光纤到户解决方案

1.1 光纤到户解决方案

比如某小区有一个4栋楼宇每栋15层每一层2个单元每个单元14户，施工布线准备用XX品牌的EPON光纤到户(每家放一台ONU)，机房设在2公里内的管理中心。

需求业务：宽带

项目采用GPON接入FTTH方案，局端采用智博通品牌OLT设备，终端采用有1个GE数据口的ONU设备。OLT安装在管理中心机房内;OLT设备以GE上行方式接入××运营商IP城域网和其他各种业务;用户端ONU安装在每个企业公司的信息箱中，实现数据、电话业务的接入。

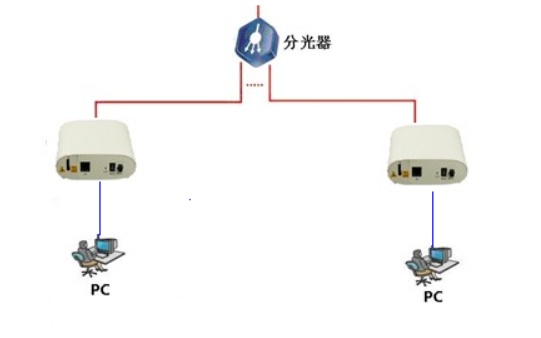

组网示意图如下：(只做参考，以实际安装为标准)

如上图所示，OLT设备采用机架型的设备，用其中的8个PON口来提供综合业务。分光器采用1:32的分光器，分光器放置于机房进行集中分光。

OLT设备作为纯二层光接入设备应用，上联通过交换机连接到BRAS、或Router等宽带IP城域网设备上，将终端送上来的不同类型业务解调成以太业务，送入不同网络，为用户提供高速上网，IP电话和电视业务接入。(仅作参考)

数据业务由ONU设备通过光纤接入OLT设备，经BRAS设备处理后接入INTERNET；

2 建设方案

该处描述本次项目建设方案，以下提供实例说明。

请注意：ODN为OLT到ONU的布线部分，ODN建设方案部分仅提供示例的描述参考。ODN工程设计相对比较复杂，需对项目工程施工情况有一定了解，才可能进行相关项目的ODN设计。

ODN示意图

高层光纤到户分光图

本次项目采用OLT设备在机房，按照用户数量1680个来计算，1个PON口按照满配32个ONU，共需要53个PON口，PON板之间的通信采用汇聚交换机来连接。机房的分路器采用1：32的分光器全部放置于ODF箱体中，共需采用53台光分路器，集中分光到达楼道通过分纤盒在分别分出光纤到用户光纤面板。

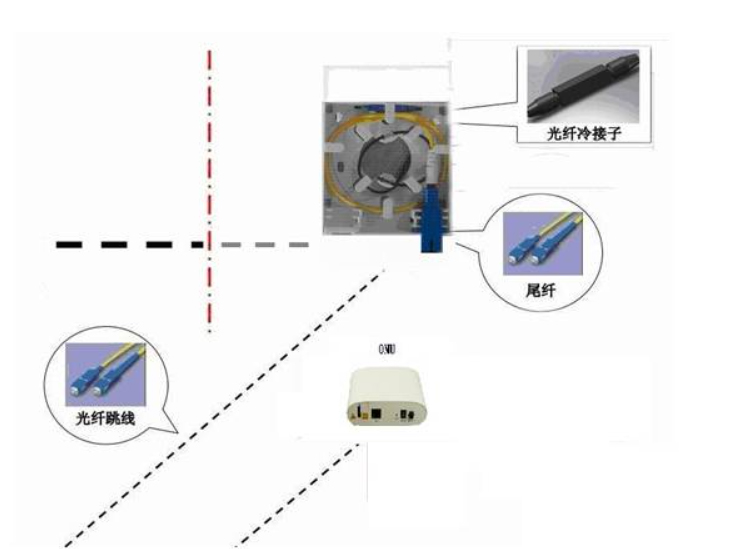

入户段

微缆入户后经过熔接或者快速成端，出SC头连接ONU。

3 带宽规划

如按照物理带宽计算，每户一台ONU，每户可享受30多M的带宽。

网络的带宽测算包括两个方面的内容：

单个PON系统内的带宽测算；

OLT上联的带宽测算；

对单个PON系统内的带宽测算，需要考虑该PON系统内所有ONU所产生的流量是否满足系统要求;对OLT上联的带宽测算，需要考虑该OLT所有PON口所带的全部ONU产生的流量(一般OLT包括多个PON口)

用户带宽规划

带宽规划情况需根据实际业务提供情况计算，该处提供示例说明。

计算公式：

∑=(业务分配带宽×业务用户比率×集中比×流量占空比)×总用户数/带

所有业务 宽冗余系数

根据以上带宽需求表，可以看出，对于本次项目提供的数据业务、电视业务，为每个用户可提供的带宽满足下行30M、上行30M.。

OLT带宽规划

对OLT上联的带宽测算，需要考虑该OLT所有PON口所带的全部ONU产生的流量。

计算公式如下：

∑=(业务分配带宽×业务用户比率×集中比×流量占空比)×总用户数/带宽冗余系数
