智能驾考系统4G联网监控方案



一、应用背景

随着汽车工业的发展，汽车保有量及驾驶人数量逐年上升，由此引发的一系列道路安全问题日益突出。为了保证人民生命财产的安全，公安部相继出台了一系列法律法规，旨在对驾驶人考试进行更为严格的监督管理，智能驾考系统应运而生。

   智能驾考系统是相对于传统的监考官陪驾式监考而言的一种现代化新型驾考方式，通过一系列配套齐全的智能化监考系统和设备，考生在整个考试环节中接受考官远程监控，并实行考官与电脑共同评分。智能驾考已在很多省市的科目二、科目三机动车驾驶考试中得以良好运用和推广。而深圳市智博通电子有限公司提供的远程通讯设备——4G车载路由器，为系统提供了稳定性强、带宽高、网络选择灵活的传输通道，保障了整个系统的稳定运行。



二、应用描述

     智能驾考系统一般由管理与控制中心系统、智能车载评判系统、差分GNSS（RTK）定位系统、电子地图系统、无线网络通讯系统组成，具有适应各种场地或道路条件、考试员可实时发布考试指令或系统自动发布预设考试指令，考试员可在后台集中监考等特点，能够满足多个场地或多条道路同时考试；

       其中，无线网络通讯系统采用智博通电子的4G车载路由器，负责将车载评判系统、差分GNSS定位系统等联网。并且，4G车载路由器可以为整套系统部署以Wi-Fi局域网为主链路、以4G网络为辅链路的通信网络，主、辅链路可以做到智能切换，这样为整套系统提供了高可靠的冗余通信系统。



三、方案特点

►整套系统采用无线通信方式非常适合驾考车辆移动式特点；

►Wi-Fi网络和4G网络均具备高带宽特性，完全满足系统数据、视频通信需求，为系统铺设了流畅的信息高速公路；

►采用Wi-Fi网络和4G网络的主备冗余通信方式，极大地保障了整套系统的可靠性；

►采用“Wi-Fi局域网+4G APN专网”的网络方案，极大地保障了数据及系统的安全性；

►4G路由器安装简单，方便系统建设和扩容；且支持DMVPN、动态路由等协议，便于部署大规模系统；

►4G路由器采用工业化设计，宽温宽压，完全适合车载等环境；

►4G路由器针对无线网络进行优化，采用多级链路检测，达到链路故障自恢复，无需人为干预；

►4G路由器支持统一的云管理平台进行统一在线管理；



四、方案优势

►Wi-Fi网络和4G网络的高带宽特性，为用户提供高可用性的网络方案；

►方案的高可靠性和高安全性，为用户提供优势明显的整体解决方案；

►4G路由器部署方便，网络资费便宜，为用户节省了建设和运营成本；

►4G路由器采用工业化设计并支持集中网管，极大地降低了用户维护成本。

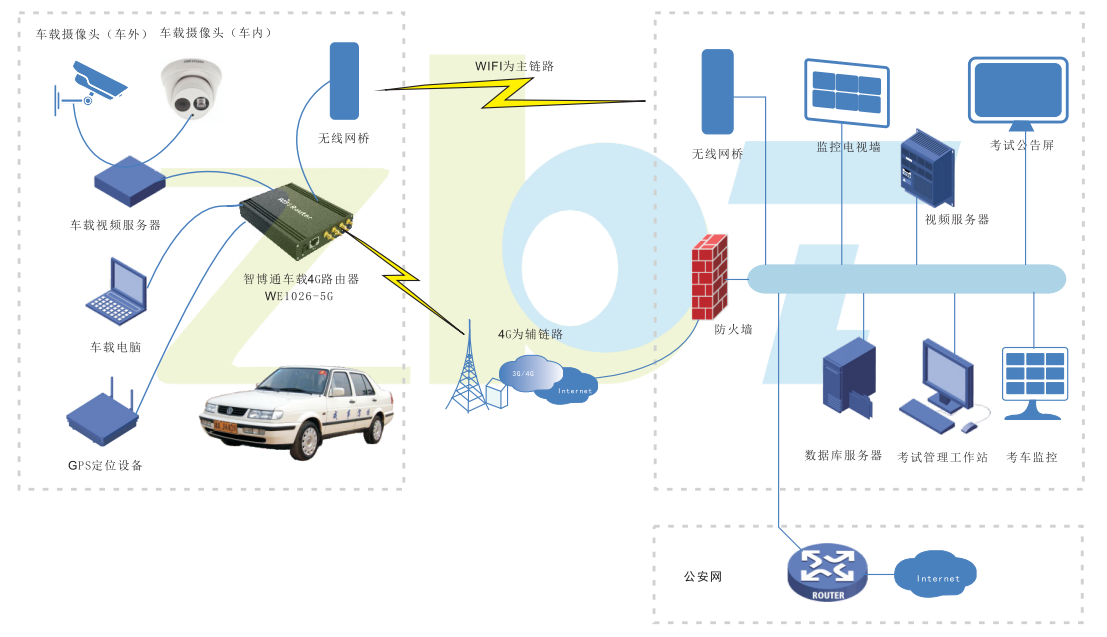

五、方案拓扑图

六、产品推荐

产品概述：

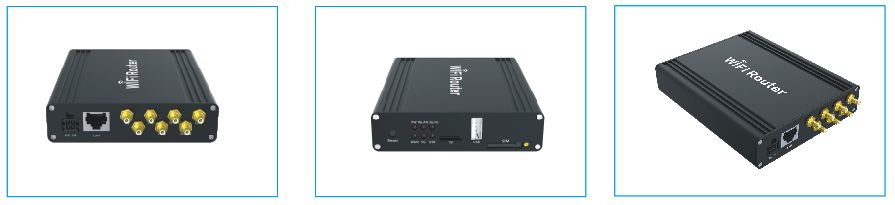

    WE1026-5G 是一款3G/4G+WiFi双频路由器（或者称为3G/4G网关），支持1口以太网通信，WIFI局域网（802.11 b/g/n/a/ac）通信和广域网4G/3G无线通信功能的设备，设备加载了广域网通信、WIFI局域网传输的安全认证，4G/3G/糸统看门狗等功能，实现无线局域网和无线广域网的无缝连接，断网自动重拨，为用户提供高速、安全、可靠的移动宽带服务，同时支持移动、联通和电信4G/3G卡。提供1个USB 2.0数据接口， 1个MICRO SD(TF)卡接口，具有更大的存储功能扩展性。



    设备采用金属外壳，专门的车载抗干扰性设计，抗干扰性能好,安全的防盗框。采用车载专用电源设计，支持车载12V和36V电源系统，能有效防止车载电源波动对设备的损坏，应用于各种移动车辆WIFI无线上网，如公交车WIFI、长途大巴WIFI、动车WIFI及出租车WIFI上网等。同时设备也广泛应用在景区WIFI覆盖及其他公共场所的WIFI覆盖上网。

产品特点：

■ 符合802.11b/g/n/a/ac.

■ 无线发射功率 ：802.11b   18dBm±2dBm,802.11g   15dBm±2dBm,802.11n   15dBm±2dBm

  802.11a   20dBm±2dBm,802.11ac  20dBm±2dBm

■ 提供1个10/100 Mbps 自适应以太网接口，支持自动翻转（Auto  MDI/MDIX）

■ 1个USB2.0 数据接口

■ 1个MICRO SD(TF)卡接口(FAT32格式 16G可读写,超过16G只支持读；NTFS格式 16G可读写,超过16G 只支持读；EXT4格式 128G 可读写)

■ 1个PCI-E接口，支持3G、4G拨号上网，可通过内置SIM卡拨号（需挂载3g、4g PCIE模块）

■ 支持4G/3G看门狗功能，断网自动重拨。

■ 可通过外置USB接口拨号（需挂载USB 3G、4G上网卡）

■ 支持GPS功能（取决于3、4g模块）

■ 支持一键RESET功能

■ 支持汽车电源12V和36V系统，最低工作电压9V,最高工作电压36V。最高可承受174V持续时间150ms的浪涌电压，符合车载防护的5a、5b标准。

■ 支持多种加密方式，保证数据的安全传输

■ 丰富的软件管理设置

■ 支持“一键网页刷机模式”
