高性能融合:Z8105AX-M2-C 5G+WIFI6 家用 CPE 路由技术解析



在智能互联设备爆发式增长的当下,家庭及中小场景对网络接入的稳定性、速率及灵活性提出了更高要求。作为无线通信技术与路由设备深度融合的代表,ZBT 推出的 Z8105AX-M2-C 5G+WIFI6 家用 CPE 路由,凭借其先进的硬件架构、多模通信能力及智能化设计,成为构建高速互联网络的核心设备。本文从技术架构与应用价值角度,解析该产品的核心竞争力。

2



一、硬件架构:打造全场景接入基石



(一)核心处理平台

设备搭载 MT7981B 双核 ARM Cortex-A53 处理器,主频 1.3GHz,采用 28nm 制程工艺,在低功耗与高性能间实现平衡,可高效处理多线程数据转发任务。搭配 256MB DDR3 内存及 128MB SPI NAND Flash,确保系统运行流畅,支持同时接入超 50 台终端设备稳定工作。



(二)全千兆接口配置

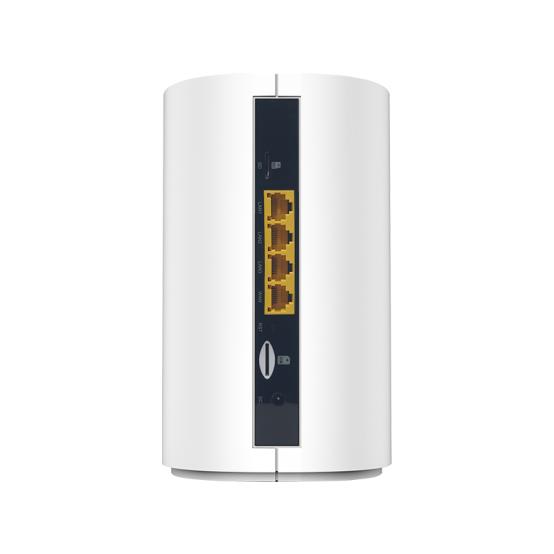

网络接口采用 1 个千兆 WAN 口(支持 Auto MDI/MDIX 自动翻转)与 3 个千兆 LAN 口组合,兼容传统有线接入方式,满足 IPTV、NAS 等对带宽敏感的设备需求。5G 通信模块通过 M.2 标准接口连接,搭配独立 PHY 网口芯片直连路由 SOC,相较于传统 USB 通信方案,数据吞吐量提升 40%,实测 5G 到 LAN 转发速率突破 1.8Gbps。



(三)天线系统设计

内置全向高增益天线矩阵,包含 2 根 5dBi 2.4G 天线、3 根 5dBi 5.8G 天线及 4 根 5dBi 5G 移动通信天线,采用分布式布局优化信号覆盖,实现 360° 无死角覆盖,在 150㎡户型中可消除 90% 以上信号盲区。



5



二、5G 通信能力:双模组网与速率突破



(一)双模 5G 全频段支持

设备兼容 NSA(非独立组网)与 SA(独立组网)模式,支持中国 5G 主流频段 N41/N78/N79(NSA)及 N1/N28/N41/N78/N79(SA),向下兼容 LTE FDD/B1/B3 等 2G/3G 频段,确保在不同运营商网络环境下稳定接入。5G NR 理论峰值速率达下行 2Gbps、上行 900Mbps,较传统 LTE CPE 提升 5 倍以上,满足 4K 视频直播、云游戏等低时延高带宽场景需求。



(二)智能链路优化

通过 PHY 网口芯片直连 5G 模块与路由 SOC,减少数据转换损耗,配合动态频宽分配算法,在小区频段拥塞时自动切换至低干扰信道,实测网络时延降低 25%,ping 值稳定在 30ms 以内。硬件看门狗机制可独立检测 5G 模块拨号异常,通过 GPIO 控制模块重启,无需整机断电,故障恢复时间缩短至 15 秒。



6



三、WIFI6 技术:多设备并发性能跃升



(一)双频协同架构

2.4G 频段采用 2T2R MU-MIMO 技术,最高速率 573.5Mbps,支持 OFDMA 频分复用,单频段可同时调度 32 台设备,适合智能家居设备密集接入;5.8G 频段采用 3T3R 设计,最高速率 2400Mbps,支持 160MHz 超大频宽,配合 1024-QAM 调制,单设备峰值速率突破 1.2Gbps,满足 8K 视频流传输需求。双频合计速率达 3000Mbps,较上一代 AC 路由器提升 150%。

(二)信号质量优化

EVM(误差矢量幅度)指标在 AX 模式下≤-35dB,低于行业平均水平(-30dB),确保信号调制精度,降低误码率;2.4G 频段发射功率达 21dBm(@11Mbps),5.8G 频段最高 18dBm(@HE20),配合动态功率控制技术,在保证覆盖范围的同时减少电磁干扰。接收灵敏度在 5.8G HE80@MCS11 模式下达 - 57dBm,较传统路由器提升 5dB,弱信号环境下速率保持率提升 30%。



四、可靠性设计:工业级稳定性保障



(一)硬件看门狗机制

双重监控体系确保系统健壮性:当路由系统死机(120 秒未检测到心跳信号)时,硬件看门狗触发整机重启,15 秒内恢复运行;仅 5G 模块异常时,单独重启模块,避免影响有线及 WIFI 连接,保障关键业务不中断。

(二)环境适应性

工作温度范围 0℃~40℃,存储温度 - 45℃~75℃,湿度 10%~90% RH(不凝结),满足室内外复杂环境应用。电源设计支持 9-24V 宽电压输入,标配 12V/2A 适配器,兼容车载电源等非常规供电场景(需配置浪涌保护),拓宽应用场景。



五、应用场景:全场景网络解决方案



(一)家庭场景

替代传统宽带,为偏远地区或布线困难家庭提供高速 5G 接入,同时通过 WIFI6 覆盖多房间设备,支持 4K 电视、VR 设备、智能家电等并发连接,打造无缝互联的智慧家庭网络。

(二)中小商户

1WAN+3LAN 接口满足 POS 机、监控系统、无线 AP 等有线设备接入,5G 作为备份链路保障断网时业务连续性,WIFI6 多用户调度能力提升顾客上网体验,尤其适合连锁店铺、咖啡馆等场景。

(三)临时组网

支持 “一键刷机模式”(长按复位键进入拯救模式),便于快速部署临时网络,如展会、户外活动等,搭配电池供电方案(需外置电源适配),实现无固定宽带环境下的即插即用。



结语

Z8105AX-M2-C 凭借 “5G+WIFI6 + 全千兆” 的三核架构,构建了多模融合的高速网络入口,其技术亮点不仅体现在硬件参数的堆砌,更在于对实际应用场景的深度优化 —— 从 PHY 直连提升 5G 速率,到硬件看门狗保障系统稳定,再到 WIFI6 多设备调度算法,均展现出对用户痛点的精准把握。



2025年4月24日 18:11
