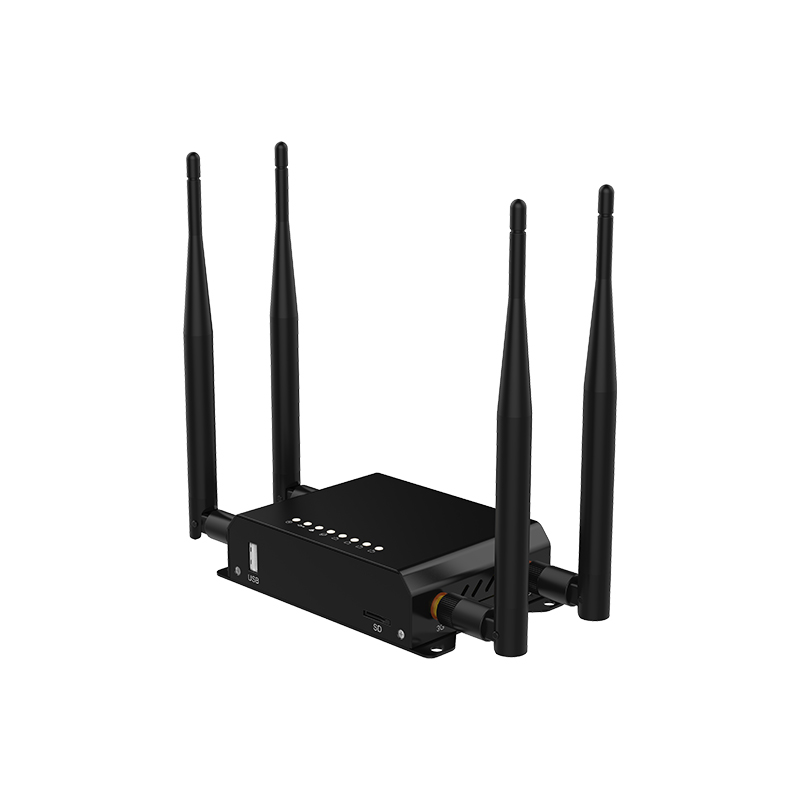

4G单频300M Wi-Fi： WE826-Q
综述
简要概述
WE826-Q是一款定位于车载或家用的4G 路由器，通过4G移动通信拨号或100Mbps WAN口拨号访问互联网，再通过无线WiFi 及100Mbps 有线局域网分享互联网网络。
参考标准
相关标准规范:
- USB2.0总线标准
- TF Card 接口标准
- SIM/USIM接口标准
- IEEE802.11n/g/b
- IEEE802.3/802.3u
- 4G移动通信标准，具体由选型的4G移动通信模块决定
硬件功能

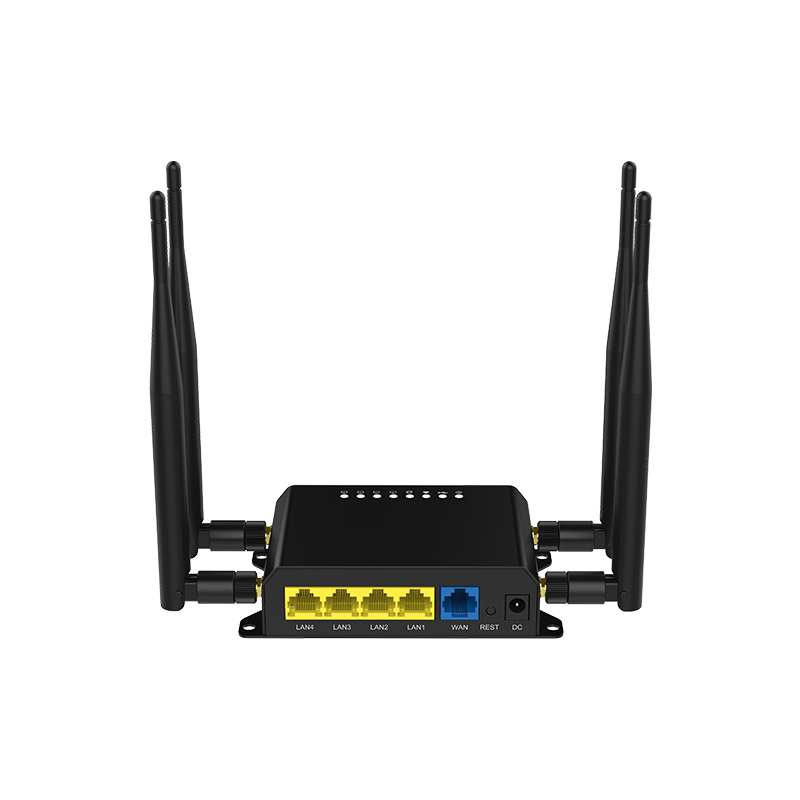

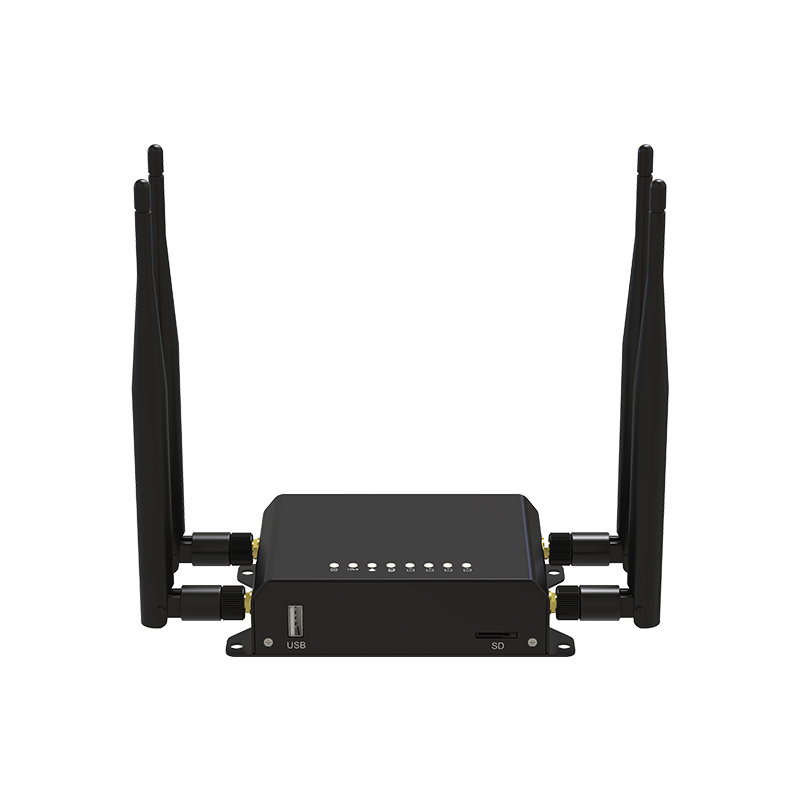

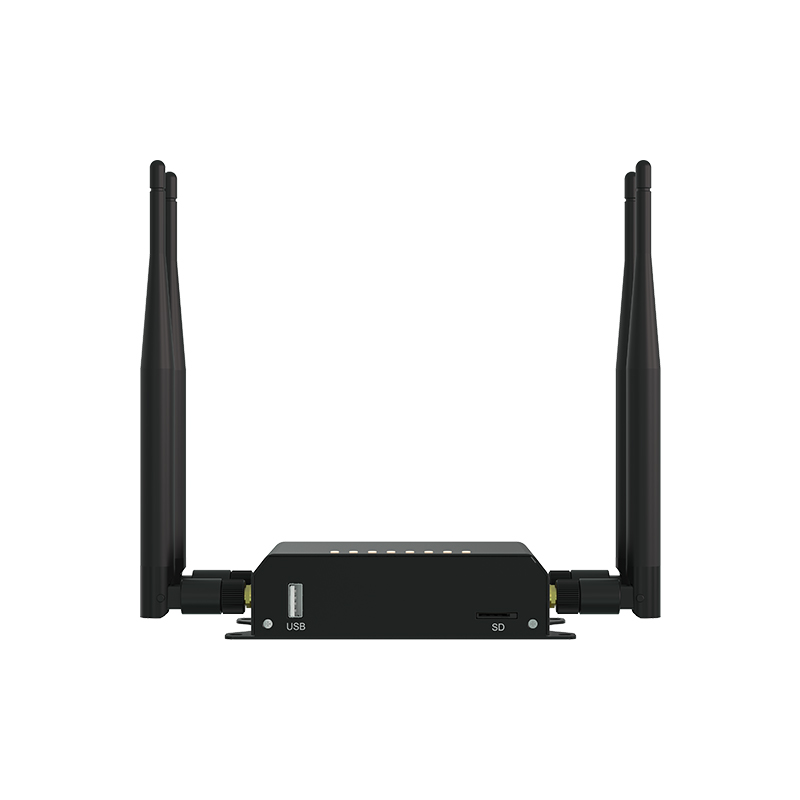

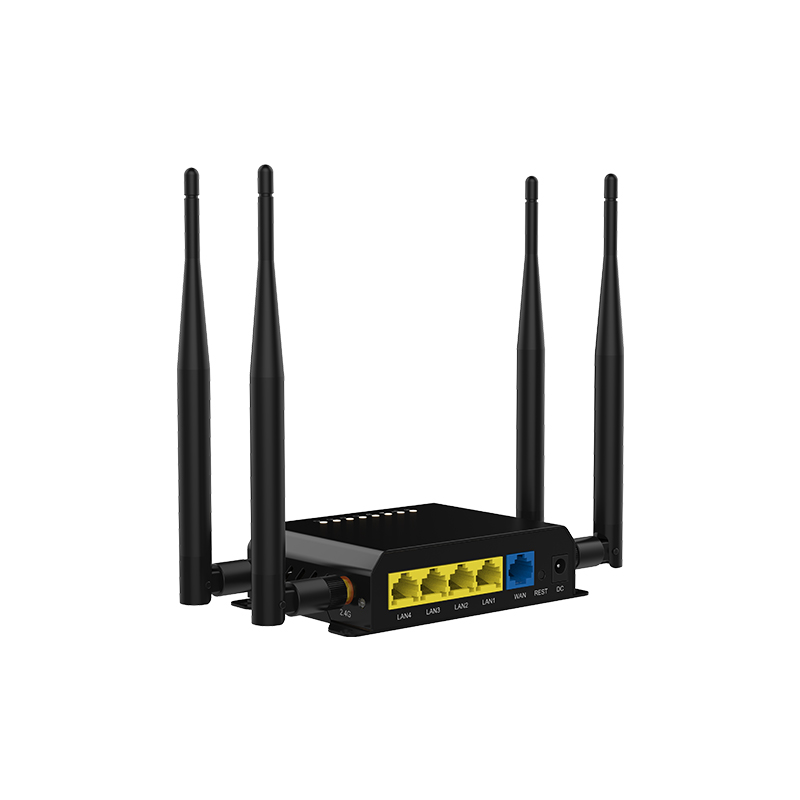

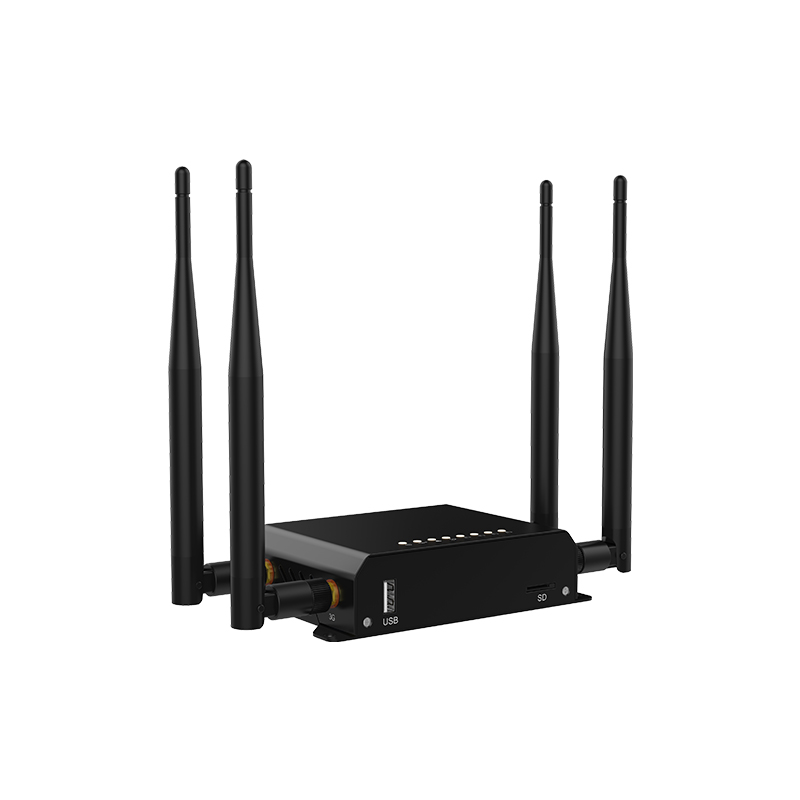

硬件接口介绍
|
网口 |
WAN口 1个，100Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u |
|
LAN口 4个，100Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u |
|
|
USB接口 |
USB2.0 接口 1个 |
|
TF卡接口 |
标准TF卡接口 1个 |
|
SIM卡接口 |
标准SIM卡接口 1个，支持SIM/USIM |
|
电源接口 |
DC5.0*2.1MM接口 |
|
按键 |
复位按键 1个 |
|
天线 |
全向5dbi 2.4G天线2根 |
|
全向5dbi 4G移动通信天线2根 |
|
|
PCIe接口 |
内置1个MINI-PCIe接口，支持USB 2.0总线，用于接4G模块 |
指示灯功能介绍
|
LAN1 LED |
集成在RJ45网口上，接上网口常亮，有数据通信时闪烁 |
|
LAN2 LED |
集成在RJ45网口上，接上网口常亮，有数据通信时闪烁 |
|
LAN3 LED |
集成在RJ45网口上，接上网口常亮，有数据通信时闪烁 |
|
LAN4 LED |
集成在RJ45网口上，接上网口常亮，有数据通信时闪烁 |
|
WAN LED |
集成在RJ45网口上，接上网口常亮，有数据通信时闪烁 |
|
2.4G WIFI LED |
开启2.4G WIFI功能时常亮，有数据通信时闪烁，未开启2.4G WIFI或2.4G WIFI功能故障时不亮 |
|
4G LED |
4G LED灯由4G模块控制，具体定制根据模块选型不同而不同，一般为4G模块工作正常时常亮或闪烁，4G模块未接入或故障时不亮 |
|
电源 LED |
接通电源时常亮，电源故障或未接入电源时不亮 |
硬件平台介绍
|
处理器 |
QCA9531-BL3A 24Kc MIPS架构 主频550MHZ |
|
2.4G WIFI芯片 |
QCA9531-BL3A芯片集成了WIFI基带功能，符合 IEEE 802.11n/g/b,最高速率300Mbps |
|
内存 |
DDR2 128MB |
|
闪存 |
Nor Flash 16MB |
硬件看门狗功能介绍
本硬件产品设计了硬件看门狗功能，硬件看门狗上电后会自动开机，并检测路由系统输出的1秒钟跳变一次的心跳电平，当路由系统检测到4G模块拨号故障会主动停止输出心跳电平，如果路由系统自身故障（如死机），也自然无法再输出心跳电平，此时硬件看门狗如果120秒内一直未检测到心跳电平，就会自己关机15秒再重启整个系统。
供电与功耗说明
|
|
测试条件 |
最小值 |
额定值 |
最大值 |
单位 |
|
工作电压 |
T A = 25°C |
6 |
12 |
14 |
V |
|
绝对工作电压 |
T A = 25°C |
5.5 |
|
16 |
V |
|
工作电流 |
VIN=12V，T A = 25°C |
0.2 |
0.5 |
1 |
A |
请使用ZBT标配的电源适配器给本产品供电，如未使用ZBT标配电源供电，请严格按照以上电源规格参数要求给本产品供电，否则会损坏产品。如使用电池或车载电源供电，请一定做好防静电、防浪涌对策。
WIFI无线参数介绍
兼容IEEE 802.11 b/g/n，支持20MHz, 40MHz,采用2T2R MIMO 天线技术，最高连接速率高达300Mbps。以下是2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
2484 |
|
2412 |
MHz |
|
接收灵敏度 |
11 Mbps CCK |
-86 |
-87.5 |
-89 |
dBm |
|
54 Mbps OFDM |
-72 |
-74 |
-76 |
dBm |
|
|
BW=20MHz MCS 7 |
-70 |
-72 |
-74 |
dBm |
|
|
BW=40MHz MCS 7 |
-68 |
-70 |
-71 |
dBm |
|
|
发射功率 |
11 Mbps CCK |
19 |
18 |
17 |
dBm |
|
54 Mbps OFDM |
16 |
15 |
14 |
dBm |
|
|
BW=20MHz MCS 7 |
16 |
15 |
14 |
dBm |
|
|
BW=40MHz MCS 7 |
15 |
14 |
13 |
dBm |
4G移动通信功能
本产品内置1个USB2.0总线的PCIe接口，可用于扩展4G移动通信功能，4G移动通信具体支持什么频段、上传与下载速率由选型的4G模块决定。目前本产品已经适配了市场主流4G模块型号，可以满足全球市场的供货需求。
4G模块技术参数
本产品模块采用专为loT和M2M应用而设计的Quectel EC200T 系列LTE Cat 4模块.支持最大下行速率 150 Mbps 和最大上行速率 50 Mbps，同时在封装上兼容移远通信多网络制式 LTE Standard EC2x（EC25、EC21 和 EC20 R2.1）系列模块以及UMTS/HSPA+ UC200T系列模块，实现了 3G 网络与 4G 网络之间的无缝切换。
支持频段
EC200T 系列包含 EC200T-CN、EC200T-EU 和 EC200T-AU三个型号，满足不同国家和地区的频段覆盖。
|
频段信息 |
EC200T-CN(中国/印度) |
|
LTE-FDD: |
B1/B3/B5/B8 |
|
LTE-TDD: |
B34/B38/B39/B40/B41 |
|
WCDMA: |
B1/B5/B8 |
|
GSM/EDGE: |
B3/B8 |
|
频段信息 |
EC200T-EU(欧洲) |
|
LTE-FDD: |
B1/B3/B7/B8/B20/B28 |
|
LTE-TDD: |
B38/B40/B41 |
|
WCDMA: |
B1/B8 |
|
GSM/EDGE: |
B3/B8 |
|
频段信息 |
EC200T-AU(拉丁美洲/澳大利亚/新西兰) |
|
LTE-FDD: |
B1/B2/B3/B4/B5/B7/B8/B28/B66 |
|
LTE-TDD: |
B40 |
|
WCDMA: |
B1/B2/B4/B5/B8 |
|
GSM/EDGE: |
B2/B3/B5/B8 |
速率(EC200T-CN/EU/AU)
|
Data Rates(Max) |
LTE-FDD |
LTE-TDD |
DC-HSPA+ |
WCDMA |
EDGE |
GPRS |
|
Downlink: |
150Mbps |
130Mbps |
21Mbps |
384Kbps |
236.8Kbps |
85.6Kbps |
|
Uplink: |
50Mbps |
30Mbps |
5.76Mbps |
384Kbps |
236.8Kbps |
85.6Kbps |
认证
|
|
EC200T-CN |
EC200T-EU |
EC200T-AU |
|
运营商认证 |
中国：电信/移动入库 |
/ |
/ |
|
强制认证 |
中国：SRRC/NAL/CCC |
澳大利亚：RCM |
美国：FCC |
|
欧洲：CE |
|||
|
澳大利亚：RCM |
|||
|
新西兰：RCM |
新西兰：RCM |
||
|
巴西：Anatel |
|||
|
其他认证 |
RoHS/WHQL |
RoHS/WHQL |
RoHS/WHQL |
其他特性
- (U)SIM卡检测(可选)
供电电压：3.4~4.5V ,典型3.8V
工作温度：-35~+75℃
外壳与配件介绍
|
重量（KG） |
0.54KG |
|
|
外壳尺寸 |
L*W*H=109*83*29MM |
|
|
配色 |
黑色 |
|
|
配件 |
合格证 |
1PCS |
|
电源适配器 |
12V/1A 1PCS |
|
|
说明书 |
1PCS |
|
|
网线 |
1米网线 1PCS |
|
|
SIM卡套 |
1PCS |
|
|
天线 |
5DB可拆卸 2.4G天线 2PCS |
|
|
5DB可拆卸 4G天线 2PCS |
||
产品工作环境要求
|
工作温度 |
-20℃ 到 60℃ |
|
存储温度 |
-40℃到 70℃ |
|
工作湿度 |
10% 到 90%RH 不凝结 |
|
存储湿度 |
5% 到 90%RH 不凝结 |
软件配制信息
|
默认IP |
192.168.1.1 |
|
用户名/密码 |
root/admin |
|
2.4G SSID |
WIFI-XXXXXX (X为MAC地址后6位)，默认无密码 |
以上为产品的常规默认配制信息，采用我司OS固件或OPENWRT固件 WIFI SSID可能会有不同，但本产品的默认IP与WEB登陆名与密码不变，其他详细软件功能请查阅产品说明。
采用QCA9531-BL3A 方案，24Kc MIPS架构CPU，主频高达550MHZ
2.4G速率高达300Mbps,支持2T2R MIMO技术
采用高速128MB DDR2，搭配16MB Nor Flash
1WAN、4LAN全100M自适应网口,支持自动翻转（Auto MDI/MDIX）
支持USB2.0与TF卡存储接口，可用于扩展SMABA或FTP网络存储功能
支持“一键刷机模式”，即长按复位按键可进入拯救刷机模式
内置1个MINI-PCIe接口，可用于接4G模块
外置标准SIM卡接口1个，支持SIM/USIM卡
外置高增益全向天线，无线信号360度无死度
本产品支持硬件看门狗功能，路由系统或4G模块故障时会自动重启设备
