户外4G路由器:CPE2801

 简要概述



    CPE2801是一款定位于户外4G CPE 路由产品,通4G移动通信拨号100Mbps WAN口拨号访问互联网,再通过无线WiFi 4100Mbps 有线局域网分享互联网网络。



 参考标准



相关标准规:

l       USB2.0总线标准

l       SIM/USIM接口标准

l       IEEE802.11n/g/b

l       IEEE802.3/802.3u

l       4G移动通信标准,具体由选型4G移动通信模块决定



 硬件功能

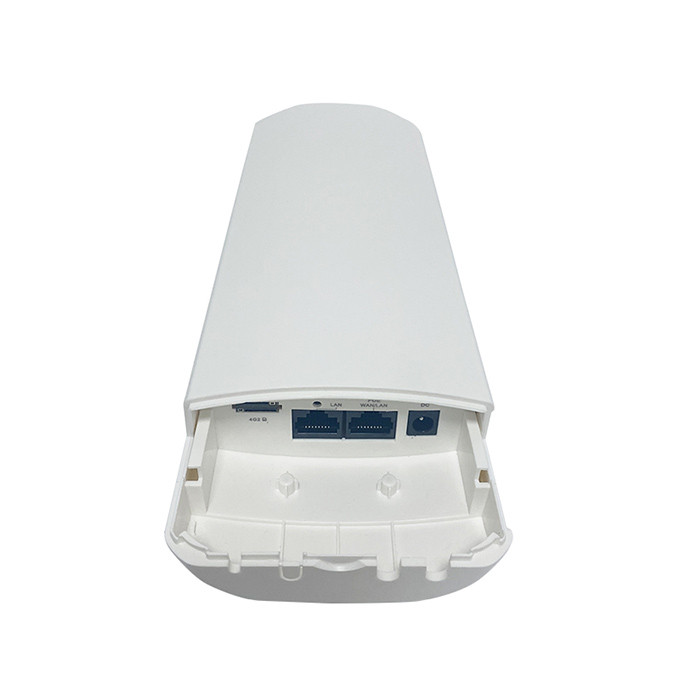

 硬件接口介绍



网口

WAN 1100Mbps支持自动翻转Auto MDI/MDIX

IEEE 802.3/802.3u

LAN 1100Mbps支持自动翻转Auto MDI/MDIX

IEEE 802.3/802.3u

SIM卡接口

NANO SIM() 2个,eSIM(QFN-8 6mmx5mm)卡接2,支SIM/USIM

电源接口

DC5.5*2.1MM接口

按键

复位按 1

天线

可拆全5dbi 4G移动通信天线2根,兼3G/2G移动数据通信

4G 5DB PIFA线2PCS

WIFI板载天线2PCS

4G模块接口

2mini-PCIeLCC(二选一)接口,支USB2.0总线





 指示灯功能介绍



WAN LED

接上网口常亮,有数据通信时闪烁

LAN LED

接上网口常亮,有数据通信时闪烁

NET  LED

设备通网,有数据通信时闪烁

2.4G WIFI LED

2.4G WIFI功能时常亮,有数据通信时闪烁,未开2.4G WIFI2.4G WIFI功能故障时不亮

4G1 LED

4G移动通信模1有数据通信时闪烁,4G移动通信模1故障或未接4G移动通信模1时不亮

 LED

接通电源时常亮,电源故障或未接入电源时不亮

4G2 LED

4G移动通信模2有数据通信时闪烁,4G移动通信模2故障或未接4G移动通信模2时不亮





 硬件平台介绍



处理器

MT7628NN MIPS24KEcCPU,主频高580MHZ

2.4G WIFI芯片

MT7628NN2.4G WIFI功能

IEEE 802.11n/g/b,最高速300Mbps

内存

DDR2 128MB

闪存

Nor Flash 16MB

不支NAND Flash





 硬件看门狗功能介绍



      本硬件产品设计了硬件看门狗功能,硬件看门狗上电后会自动开机,并检测路由系统输出1秒钟跳变一次的心跳电平,如果路由系统自身故障(如死机),也自然无法再输出心跳电平,此时硬件看门狗如120秒内一直未检测到心跳电平,就会自己关15秒再重启整个系统。

    路由系统可以独立控制每4G模块的供电电,当路由系统检测到任何一个模块拨号故障,会自动给出现故障4G模块掉,再得新上,使4G模块重新启.




 4G移动通信功能



     本产品内置了2mini-PCIe/LCC贴片接口,可用于扩4G移动通信功能,内置的2mini-PCIe/LCC接口都USB2.0总线。选用不同4G模块可以支持不同的国家4G频段,具体详4G功能请与智博通客服沟通,并参4G模块规格书确定。



 4G模块技术参数



本产品模块采用专为loTM2M应用而设计Quectel EC200T LTE Cat 4模块.支持最大下行速 150 Mbps 和最大上行速 50 Mbps,同时在封装上兼容移远通信多网络制 LTE Standard EC2xEC25EC21  EC20 R2.1)系列模块以及UMTS/HSPA+ UC200T系列模块,实现 3G 网络 4G 网络之间的无缝切换。



 支持频段



EC200T 系列包 EC200T-CNEC200T-EU 和 EC200T-AU三个型号,满足不同国家和地区的频段覆盖。



频段信息

EC200T-CN(/)

LTE-FDD:

B1/B3/B5/B8

LTE-TDD:

B34/B38/B39/B40/B41

WCDMA:

B1/B5/B8

GSM/EDGE:

B3/B8

频段信息

EC200T-EU()

LTE-FDD:

B1/B3/B7/B8/B20/B28

LTE-TDD:

B38/B40/B41

WCDMA:

B1/B8

GSM/EDGE:

B3/B8

频段信息

EC200T-AU(拉丁美/澳大利/新西)

LTE-FDD:

B1/B2/B3/B4/B5/B7/B8/B28/B66

LTE-TDD:

B40

WCDMA:

B1/B2/B4/B5/B8

GSM/EDGE:

B2/B3/B5/B8





 (EC200T-CN/EU/AU)



Data Rates(Max)

LTE-FDD

LTE-TDD

DC-HSPA+

WCDMA

EDGE

GPRS

Downlink:

150Mbps

130Mbps

21Mbps

384Kbps

236.8Kbps

85.6Kbps

Uplink:

50Mbps

30Mbps

5.76Mbps

384Kbps

236.8Kbps

85.6Kbps



 认证





EC200T-CN

EC200T-EU

EC200T-AU

运营商认证

中国:电/移动入库

/

/

强制认证

中国SRRC/NAL/CCC

澳大利亚RCM

美国FCC

欧洲CE

澳大利亚RCM

新西兰RCM

新西兰RCM

巴西Anatel

其他认证

RoHS/WHQL

RoHS/WHQL

RoHS/WHQL



 其他特性



ü                      (U)SIM卡检测(可选)



供电电压3.4~4.5V ,典型3.8V

工作温度-35~+75




 供电与功耗说明





测试条件

最小值

额定值

最大值

单位

工作电压

T A = 25°C

6.5

12

34

V

绝对工作电压

T A = 25°C

6



35

V

工作电流

VIN=12VT A = 25°C

0.6

0.8

1.5

A





     使ZBT标配的电源适配器或支持IEEE802.3af(小15WIEEE802.3at(小25W)标准PSE给本产品供电给本产品供电,如未使ZBT标配电源供电,请严格按照以上电源规格参数要求给本产品供电,否则会损坏产品。如使用电池或车载电源供电,请一定做好防静电、防浪涌对策。



 WIFI无线参数介绍



     IEEE 802.11 b/g/n,支IEEE 802.11 d/h/k;支20MHz, 40MHz,2T2R MIMO 天线技术,最高连接速率高300Mbps。以下2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。



说明

最大值

额定值

最小值

单位

工作频率



2484



2412

MHz

接收灵敏度

11 Mbps CCK

-86

-87.5

-89

dBm

54 Mbps OFDM

-72

-74

-76

dBm

BW=20MHz MCS 7

-70

-72

-74

dBm

BW=40MHz MCS 7

-68

-70

-71

dBm

发射功率

11 Mbps CCK

21

20

19

dBm

54 Mbps OFDM

19

18

17

dBm

BW=20MHz MCS 7

18

17

16

dBm

BW=40MHz MCS 7

18

17

16

dBm





 结构参数与配件介绍



重量KG

TBD

外壳尺寸

L*W*H= MM

配色

白色

配件

电源适配器

48V/0.5A 1PCS

说明书

1PCS

合格证

1PCS

网线

1PCS

天线

4G 5DB可拆 剑型天线 2PCS

4G 5DB PIFA线2PCS

WIFI板载天线2PCS





 产品工作环境要求



工作温度

-0  40

存储温度

-40 70

工作湿度

10%  90%RH 不凝结

存储湿度

 5%  90%RH 不凝结





 软件配制信息



IP

192.168.1.1

用户/密码

root/admin

2.4G SSID

WIFI-XXXXXX (XMAC地址6),默认无密码

5.8G SSID

NA



   以上为产品的常规默认配制信息,采用我OS固件OPENWRT WIFI SSID可能会有不同,但本产品的默IPWEB登陆名与密码不变,其他详细软件功能请查阅产品说明。

采用MT7628NN方案,MIPS24KEc构架CPU,主频高达580MHZ
MT7628NN芯片集成了2.4G WIFI功能,速率高达300Mbps
搭配高速128MB DDR2,16MB Nor Flash
1WAN(支持IEEE802.3af、IEEE802.3at标准POE)、1LAN全100M自适应网口,支持自动翻转(Auto MDI/MDIX)
支持“一键刷机模式”,即长按复位按键开机可进入拯救刷机模式
内置2个mini-PCIe和2个LCC贴片模块(二选一)接口,通过USB2.0总线实现4G拨号上网
内置的2个mini-PCIe和LCC接口,其电源可以通过独立的GPIO控制
外置NANO SIM卡(小卡) 和内置eSIM(QFN-8 6mmx5mm)卡接口各两个,支持SIM/USIM卡
内置WiFi和外置4G高增益全向天线,无线信号360度无死角
本产品支持硬件看门狗功能,路由系统故障时会自动重启设备
