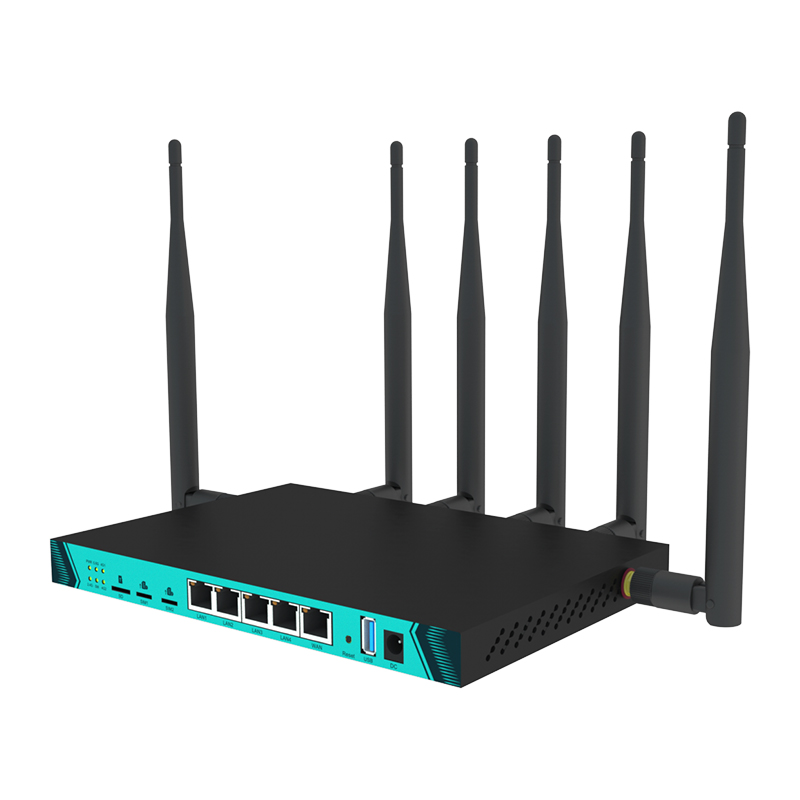

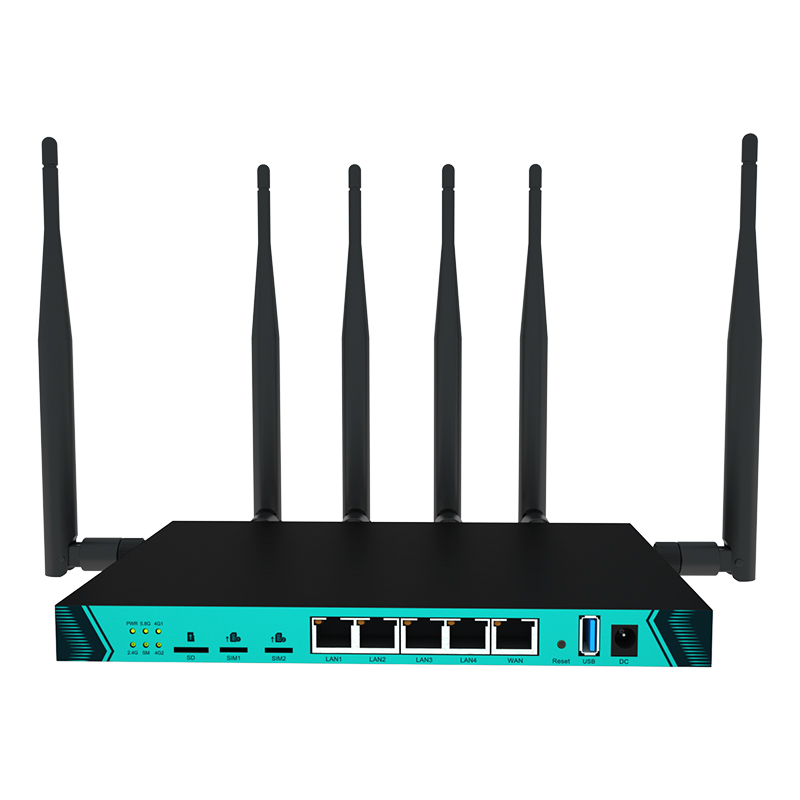

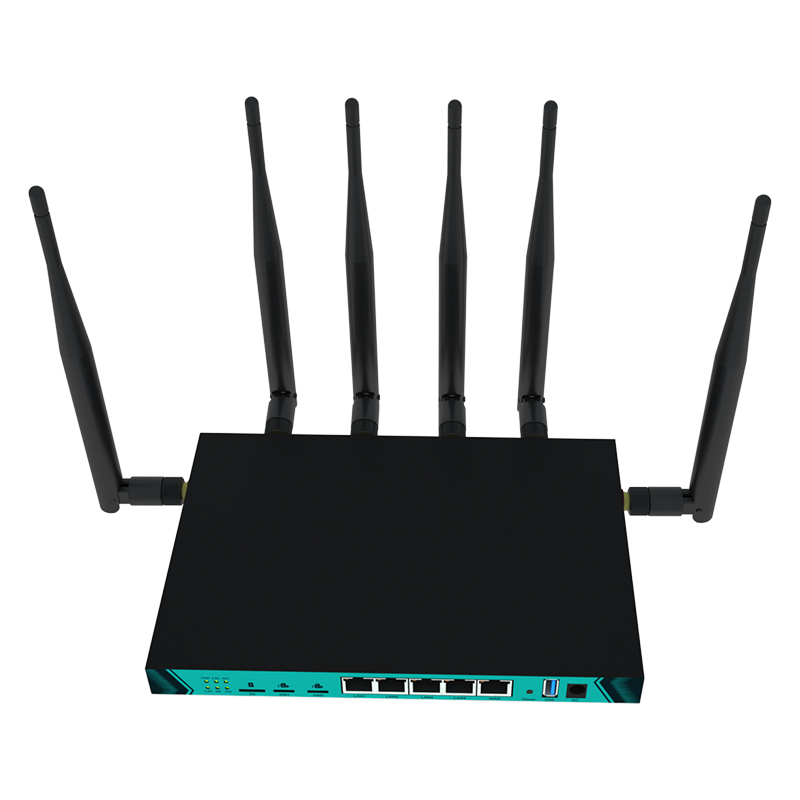

双模双卡：WG1602
WG1602是一款定位于高网络安全的4G 路由器，通过4G移动通信拨号或1000Mbps WAN口拨号访问互联网，路由器内置了PCIE总线接口的mini-PCIe接口，可用于接国密加密模块，对路由器的网络进行国密算法加密。
相关标准规范:
l USB2.0总线标准
l TF Card 接口标准
l SIM/USIM接口标准
l PCI- Express总线标准
l IEEE802.11n/g/b/a/ac
l IEEE802.3/802.3u/802.ab
l Mini PCI Express Card Electro mechanical Specification Revision
1.0-2003
l 4G移动通信标准，具体由选型的5G移动通信模块决定
|
网口 |
WAN口 1个，1000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.ab |
|
LAN口 4个，1000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.ab |
|
|
USB接口 |
USB2.0 接口 1个,此USB接口与4G模块2共用USB总线，第通过软件切换，当把USB总线切到USB接口时，此时4G模块2无法使用 |
|
TF卡接口 |
标准TF卡接口 1个 |
|
SIM卡接口 |
Nano SIM卡（小卡）接口 2个，支持SIM/USIM |
|
电源接口 |
DC5.0*2.1MM接口 |
|
按键 |
复位按键 1个 |
|
天线 |
全向5dbi 2.4G与5.8G双频天线2根 |
|
全向5dbi 4G移动通信天线4根，兼容3G/2G |
|
|
PCIe接口 |
内置3个PCIe接口，2个支持USB 2.0总线，用于接4G模块；另1个支持PCIe总线，用于接加密模块 |
|
WAN LED |
集成在RJ45网口上，接上网口常亮，有数据通信时闪烁 |
|
LAN1 LED |
集成在RJ45网口上，接上网口常亮，有数据通信时闪烁 |
|
LAN2 LED |
集成在RJ45网口上，接上网口常亮，有数据通信时闪烁 |
|
LAN3 LED |
集成在RJ45网口上，接上网口常亮，有数据通信时闪烁 |
|
LAN4 LED |
集成在RJ45网口上，接上网口常亮，有数据通信时闪烁 |
|
电源 LED |
接通电源时常亮，电源故障或未接入电源时不亮 |
|
2.4G WIFI LED |
开启2.4G WIFI功能时常亮，有数据通信时闪烁，未开启2.4G WIFI或2.4G WIFI功能故障时不亮 |
|
5.8G WIFI LED |
开启5.8G WIFI功能时常亮，有数据通信时闪烁，未开启5.8G WIFI或5.8G WIFI功能故障时不亮 |
|
加密模块 LED |
路由系统识别并成功挂载加密模块时常亮，加密模块故障或未接入加密模块时不亮 |
|
4G1 LED |
路由系统成功挂载4G模块1时常亮，未接入4G模块1或4G模块1故障时不亮 |
|
4G2 LED |
路由系统成功挂载4G模块2时常亮，未接入4G模块2或4G模块2故障时不亮 |
|
处理器 |
MT7621A MIPS双核CPU，880MHZ主频 |
|
2.4G WIFI芯片 |
MT7603EN IEEE 802.11n/g/b,最高速率300Mbps |
|
5.8G WIFI芯片 |
MT7612EN IEEE 802.11ac/a,最高速率867Mbps |
|
内存 |
DDR3 256MB |
|
闪存 |
Nor Flash 16MB |
本产品内置2个USB2.0总线的PCIe接口，可用于扩展4G移动通信功能，4G移动通信具体支持什么频段由选型的4G模块决定。如此文档第2点“产品图片”中所示，4G模块1对应SIM卡接口1，4G模块2对应SIM接口2，如此实现双模块双SIM卡，通过软件可实现流量叠加或4G网络备份。
本产品模块采用专为loT和M2M应用而设计的Quectel EC200T 系列LTE Cat 4模块.支持最大下行速率 150 Mbps 和最大上行速率 50 Mbps，同时在封装上兼容移远通信多网络制式 LTE Standard EC2x（EC25、EC21 和 EC20 R2.1）系列模块以及UMTS/HSPA+ UC200T系列模块，实现了 3G 网络与 4G 网络之间的无缝切换。
支持频段
EC200T 系列包含 EC200T-CN、EC200T-EU 和 EC200T-AU三个型号，满足不同国家和地区的频段覆盖。
|
频段信息 |
EC200T-CN(中国/印度) |
|
LTE-FDD: |
B1/B3/B5/B8 |
|
LTE-TDD: |
B34/B38/B39/B40/B41 |
|
WCDMA: |
B1/B5/B8 |
|
GSM/EDGE: |
B3/B8 |
|
频段信息 |
EC200T-EU(欧洲) |
|
LTE-FDD: |
B1/B3/B7/B8/B20/B28 |
|
LTE-TDD: |
B38/B40/B41 |
|
WCDMA: |
B1/B8 |
|
GSM/EDGE: |
B3/B8 |
|
频段信息 |
EC200T-AU(拉丁美洲/澳大利亚/新西兰) |
|
LTE-FDD: |
B1/B2/B3/B4/B5/B7/B8/B28/B66 |
|
LTE-TDD: |
B40 |
|
WCDMA: |
B1/B2/B4/B5/B8 |
|
GSM/EDGE: |
B2/B3/B5/B8 |
速率(EC200T-CN/EU/AU)
|
Data Rates(Max) |
LTE-FDD |
LTE-TDD |
DC-HSPA+ |
WCDMA |
EDGE |
GPRS |
|
Downlink: |
150Mbps |
130Mbps |
21Mbps |
384Kbps |
236.8Kbps |
85.6Kbps |
|
Uplink: |
50Mbps |
30Mbps |
5.76Mbps |
384Kbps |
236.8Kbps |
85.6Kbps |
认证
|
|
EC200T-CN |
EC200T-EU |
EC200T-AU |
|
运营商认证 |
中国：电信/移动入库 |
/ |
/ |
|
强制认证 |
中国：SRRC/NAL/CCC |
澳大利亚：RCM |
美国：FCC |
|
欧洲：CE |
|||
|
澳大利亚：RCM |
|||
|
新西兰：RCM |
新西兰：RCM |
||
|
巴西：Anatel |
|||
|
其他认证 |
RoHS/WHQL |
RoHS/WHQL |
RoHS/WHQL |
其他特性
ü (U)SIM卡检测(可选)
供电电压：3.4~4.5V ,典型3.8V
工作温度：-35~+75℃
本产品内置1个PCIe总线的mini-PCIe接口，可用于接国密加密模块，路由系统通过调用国密加密模块的算法，对经过路由系统的网络数据进行加密，保证网络数据安全，可用于金融行业或对网络数据安全要求严格的行业。具体加密模块支持的国密算法，与选型的加密模块相关。
兼容IEEE 802.11 b/g/n，支持IEEE 802.11 d/h/k；支持20MHz, 40MHz,采用2T2R MIMO 天线技术，最高连接速率高达300Mbps。以下是2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
2484 |
|
2412 |
MHz |
|
接收灵敏度 |
11 Mbps CCK |
-86 |
-87.5 |
-89 |
dBm |
|
54 Mbps OFDM |
-72 |
-74 |
-76 |
dBm |
|
|
BW=20MHz MCS 7 |
-70 |
-72 |
-74 |
dBm |
|
|
BW=40MHz MCS 7 |
-68 |
-70 |
-71 |
dBm |
|
|
发射功率 |
11 Mbps CCK |
19 |
18 |
17 |
dBm |
|
54 Mbps OFDM |
17 |
16 |
15 |
dBm |
|
|
BW=20MHz MCS 7 |
17 |
16 |
15 |
dBm |
|
|
BW=40MHz MCS 7 |
16 |
15 |
14 |
dBm |
兼容IEEE 802.11 a/ac，支持IEEE 802.11 d/e/h/i/k/r/w；支持20MHz, 40MHz, 80MHz,采用2T2R MIMO 天线技术，最高连接速率高达867Mbps。以下是5.8G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
5825 |
|
5180 |
MHz |
|
接收灵敏度 |
54 Mbps OFDM |
-72 |
-74 |
-75 |
dBm |
|
BW=20MHz MCS 7 |
-70 |
-72 |
-73 |
dBm |
|
|
BW=40MHz MCS 7 |
-69 |
-70 |
-71 |
dBm |
|
|
BW=80MHz MCS 9 |
-58 |
-59 |
-60 |
dBm |
|
|
发射功率 |
54 Mbps OFDM |
15.5 |
15 |
14 |
dBm |
|
BW=20MHz MCS 7 |
15 |
14 |
13 |
dBm |
|
|
BW=40MHz MCS 7 |
15 |
14 |
13 |
dBm |
|
|
BW=80MHz MCS 9 |
14.5 |
13.5 |
12.5 |
dBm |
|
|
测试条件 |
最小值 |
额定值 |
最大值 |
单位 |
|
工作电压 |
T A = 25°C |
6 |
12 |
32 |
V |
|
绝对工作电压 |
T A = 25°C |
5.5 |
|
36 |
V |
|
工作电流 |
VIN=12V，T A = 25°C |
0.6 |
1 |
2 |
A |
请使用ZBT标配的电源适配器给本产品供电，如未使用ZBT标配电源供电，请严格按照以上电源规格参数要求给本产品供电，否则会损坏产品。如使用电池或车载电源供电，请一定做好防静电、防浪涌对策。
|
重量（KG） |
1.31KG |
|
|
外壳尺寸 |
L*W*H=235MM*165MM*22.2MM |
|
|
配色 |
银色 |
|
|
配件 |
电源适配器 |
12V/2.5A 1PCS |
|
合格证 |
1PCS |
|
|
网线 |
超5类网线 1PCS |
|
|
天线 |
4G移动天线兼容3G\2G频段 4PCS |
|
|
2.4G与5.8G双频天线 2PCS |
||
|
工作温度 |
0℃ 到 40℃ |
|
存储温度 |
-40℃到 70℃ |
|
工作湿度 |
10% 到 90%RH 不凝结 |
|
存储湿度 |
5% 到 90%RH 不凝结 |
|
默认IP |
192.168.1.1 |
|
用户名/密码 |
root/admin |
|
2.4G SSID |
WIFI-XXXXXX (X为MAC地址后6位)，默认无密码 |
|
5.8G SSID |
WIFI-5G-XXXXXX (X为MAC地址后6位)，默认无密码 |
以上为产品的常规默认配制信息，采用我司OS固件或OPENWRT固件 WIFI SSID可能会有不同，但本产品的默认IP与WEB登陆名与密码不变，其他详细软件功能请查阅产品说明。
采用独立WIFI芯片，2.4G为MT7603EN,5.8G为MT7612EN
2.4G速率高达300Mbps,5.8G速率高达867Mbps,双频速率统称1200Mbps
采用高速256MB DDR3，搭配16MB Nor Flash
1WAN、4LAN全1000M自适应网口,支持自动翻转（Auto MDI/MDIX）
支持USB2.0与TF卡存储接口，可用于扩展SMABA或FTP网络存储功能，
也可以用于接加密模块的USB-key,实现加密模块的用户管理
支持“一键刷机模式”，即长按复位按键可进入拯救刷机模式
内置3个PCIe接口，2个用于接4G模块，1个用于接加密模块
外置Nano SIM卡(小卡)接口2个，两个都支持SIM/USIM卡
