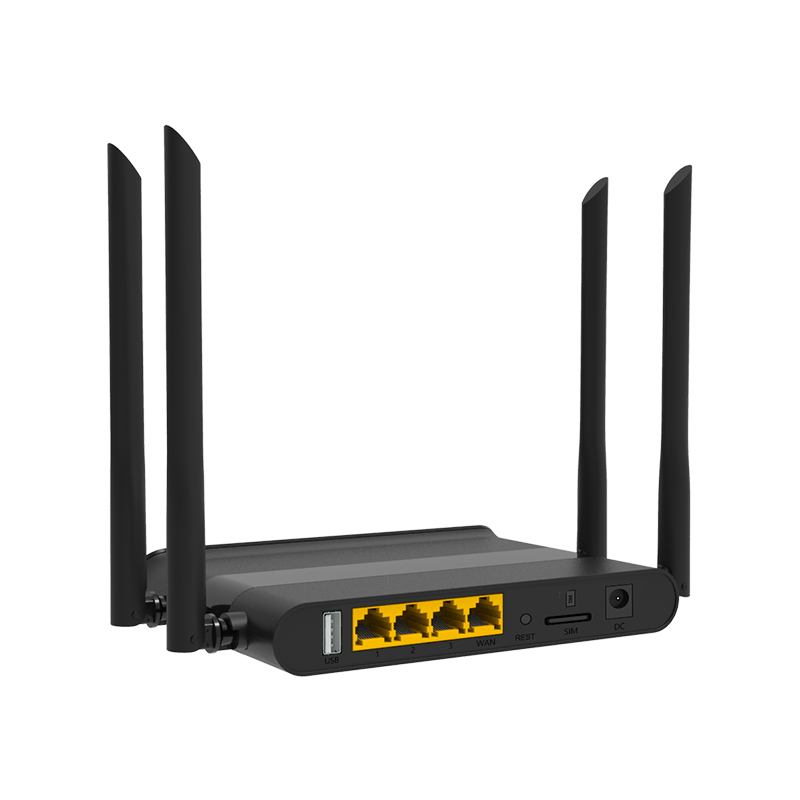

单模双卡:WE5928-A

1 综述



1.1 简要概述



    WE5928-EC-A是一款定位于家用的4G 路由产品,通过4G移动通信拨号或100Mbps WAN口拨号访问互联网,再通过无线WiFi 4及100Mbps 有线局域网分享互联网网络。



2 参考标准

相关标准规范:

l       USB2.0总线标准

l       SIM/USIM接口标准

l       IEEE802.11n/g/b

l       IEEE802.3/802.3u

l       4G移动通信标准,具体由选型的4G移动通信模块决定





3 硬件功能



3.1 硬件接口介绍



网口

WAN口 1个,100Mbps支持自动翻转(Auto MDI/MDIX)

符合IEEE 802.3/802.3u

LAN口 3个,100Mbps支持自动翻转(Auto MDI/MDIX)

符合IEEE 802.3/802.3u

SIM卡接口

NANO SIM卡接口 2个,支持SIM/USIM

电源接口

DC5.0*2.1MM接口

按键

复位按键 1个

天线

外置2.4G 5DB天线2PCS

外置4G 5DB天线2PCS





3.2 指示灯功能介绍



WAN LED

接上网口常亮,有数据通信时闪烁,网口自带LED

LAN1 LED

接上网口常亮,有数据通信时闪烁,网口自带LED

LAN2 LED

接上网口常亮,有数据通信时闪烁,网口自带LED

LAN3 LED

接上网口常亮,有数据通信时闪烁,网口自带LED

2.4G WIFI LED

开启2.4G WIFI功能时常亮,有数据通信时闪烁,未开启2.4G WIFI或2.4G WIFI功能故障时不亮

4G1 LED灯

绿蓝双色

蓝灯常亮,表示正在使用SIM卡1

绿灯闪烁并蓝灯常亮,表示通过SIM卡1拨号正常,并有数据通信

4G2 LED灯

绿蓝双色

蓝灯常亮,表示正在使用SIM卡2

绿灯闪烁并蓝灯常亮,表示通过SIM卡2拨号正常,并有数据通信

电源 LED

接通电源时常亮,电源故障或未接入电源时不亮





3.3 硬件平台介绍



处理器

MT7628NN  MIPS24KEc构架CPU,主频高达580MHZ

2.4G WIFI芯片

MT7628NN集成2.4G WIFI功能

IEEE 802.11n/g/b,最高速率300Mbps

5.8G WIFI芯片

不支持

内存

DDR2 64MB

闪存

Nor Flash 8MB


4 硬件看门狗功能介绍



      本硬件产品设计了硬件看门狗功能,硬件看门狗上电后会自动开机,并检测路由系统输出的1秒钟跳变一次的心跳电平,如果路由系统自身故障(如死机),也自然无法再输出心跳电平,此时硬件看门狗如果120秒内一直未检测到心跳电平,就会自己关机15秒再重启整个系统。

路由系统可以独立控制4G模块的供电电源,当路由系统检测到4G模块拨号故障时,会自动给出现故障的4G模块掉电,再得新上电,使4G模块重新启动.



硬件看门狗具体功能

系统故障

4G模块拨号故障

重启整个系统

只重启4G模块





5 4G移动通信功能



     本产品内置了mini-PCIe接口,可用于扩展4G移动通信功能,内置的mini-PCIe接口支持USB2.0总线。4G移动通信具体支持什么频段或运营商由选型的4G模块决定。




5.1 4G模块技术参数



本产品模块采用专为loT和M2M应用而设计的Quectel EC200T 系列LTE Cat 4模块.支持最大下行速率 150 Mbps 和最大上行速率 50 Mbps,同时在封装上兼容移远通信多网络制式 LTE Standard EC2x(EC25、EC21 和 EC20 R2.1)系列模块以及UMTS/HSPA+ UC200T系列模块,实现了 3G 网络与 4G 网络之间的无缝切换。



5.1.1 支持频段



EC200T 系列包含 EC200T-CN、EC200T-EU 和 EC200T-AU三个型号,满足不同国家和地区的频段覆盖。



频段信息

EC200T-CN(中国/印度)

LTE-FDD:

B1/B3/B5/B8

LTE-TDD:

B34/B38/B39/B40/B41

WCDMA:

B1/B5/B8

GSM/EDGE:

B3/B8

频段信息

EC200T-EU(欧洲)

LTE-FDD:

B1/B3/B7/B8/B20/B28

LTE-TDD:

B38/B40/B41

WCDMA:

B1/B8

GSM/EDGE:

B3/B8

频段信息

EC200T-AU(拉丁美洲/澳大利亚/新西兰)

LTE-FDD:

B1/B2/B3/B4/B5/B7/B8/B28/B66

LTE-TDD:

B40

WCDMA:

B1/B2/B4/B5/B8

GSM/EDGE:

B2/B3/B5/B8





5.1.2 速率(EC200T-CN/EU/AU)



Data Rates(Max)

LTE-FDD

LTE-TDD

DC-HSPA+

WCDMA

EDGE

GPRS

Downlink:

150Mbps

130Mbps

21Mbps

384Kbps

236.8Kbps

85.6Kbps

Uplink:

50Mbps

30Mbps

5.76Mbps

384Kbps

236.8Kbps

85.6Kbps





5.1.3 认证





EC200T-CN

EC200T-EU

EC200T-AU

运营商认证

中国:电信/移动入库

/

/

强制认证

中国:SRRC/NAL/CCC

澳大利亚:RCM

美国:FCC

欧洲:CE

澳大利亚:RCM

新西兰:RCM

新西兰:RCM

巴西:Anatel

其他认证

RoHS/WHQL

RoHS/WHQL

RoHS/WHQL



5.1.4 其他特性



ü                      (U)SIM卡检测(可选)



供电电压:3.4~4.5V ,典型3.8V

工作温度:-35~+75℃



6 WIFI无线参数介绍



兼容IEEE 802.11 b/g/n,支持IEEE 802.11 d/h/k;支持20MHz, 40MHz,采用2T2R MIMO 天线技术,最高连接速率高达300Mbps。以下是2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。



说明

最大值

额定值

最小值

单位

工作频率



2484



2412

MHz

接收灵敏度

11 Mbps CCK

-86

-87.5

-89

dBm

54 Mbps OFDM

-72

-74

-76

dBm

BW=20MHz MCS 7

-70

-72

-74

dBm

BW=40MHz MCS 7

-68

-70

-71

dBm

发射功率

11 Mbps CCK

19

18

17

dBm

54 Mbps OFDM

17

16

15

dBm

BW=20MHz MCS 7

17

16

15

dBm

BW=40MHz MCS 7

16

15

14

dBm





7 供电与功耗说明





测试条件

最小值

额定值

最大值

单位

工作电压

T A = 25°C

6

12

14

V

绝对工作电压

T A = 25°C

5.5



16

V

工作电流

VIN=12V,T A = 25°C

0.3

0.5

8

A

     请使用ZBT标配的电源适配器给本产品供电,如未使用ZBT标配电源供电,请严格按照以上电源规格参数要求给本产品供电,否则会损坏产品。如使用电池或车载电源供电,请一定做好防静电、防浪涌对策。



8 结构参数与配件介绍



重量(KG)

0.6425KG

外壳尺寸

L*W*H=168.61*129.02*17.94mm

配色

黑色

配件

电源适配器

12V/1A 1PCS

合格证

1PCS

网线

1PCS





9 产品工作环境要求



工作温度

  0℃ 到 40℃

存储温度

-40℃ 到 70℃

工作湿度

10% 到 90%RH 不凝结

存储湿度

 5% 到 90%RH 不凝结



10 软件配制信息



默认IP

192.168.1.1

用户名/密码

root/admin

2.4G SSID

WIFI-XXXXXX (X为MAC地址后6位),默认无密码

5.8G SSID

NA



   以上为产品的常规默认配制信息,采用我司OS固件或OPENWRT固件 WIFI SSID可能会有不同,但本产品的默认IP与WEB登陆名与密码不变,其他详细软件功能请查阅产品说明。

产品主要特点:
采用MT7628NN方案,MIPS24KEc构架CPU,主频高达580MHZ
MT7628NN芯片集成了2.4G WIFI功能,速率高达300Mbps
搭配64MB DDR2与8MB Nor Flash
1WAN、3LAN全100M自适应网口,支持自动翻转(Auto MDI/MDIX)
支持“一键刷机模式”,即长按复位按键开机可进入拯救刷机模式
内置1个4G模块,通过USB2.0总线实现4G拨号上网
内置4G模块其电源可以通过GPIO控制
外置两个NANO SIM卡(小卡)接口,支持SIM/USIM卡
外置高增益全向天线,无线信号360度无死角
本产品支持硬件看门狗功能,路由系统故障时会自动重启设备
