Wi-Fi6 AX1800：Z2101AX-C（不主推）

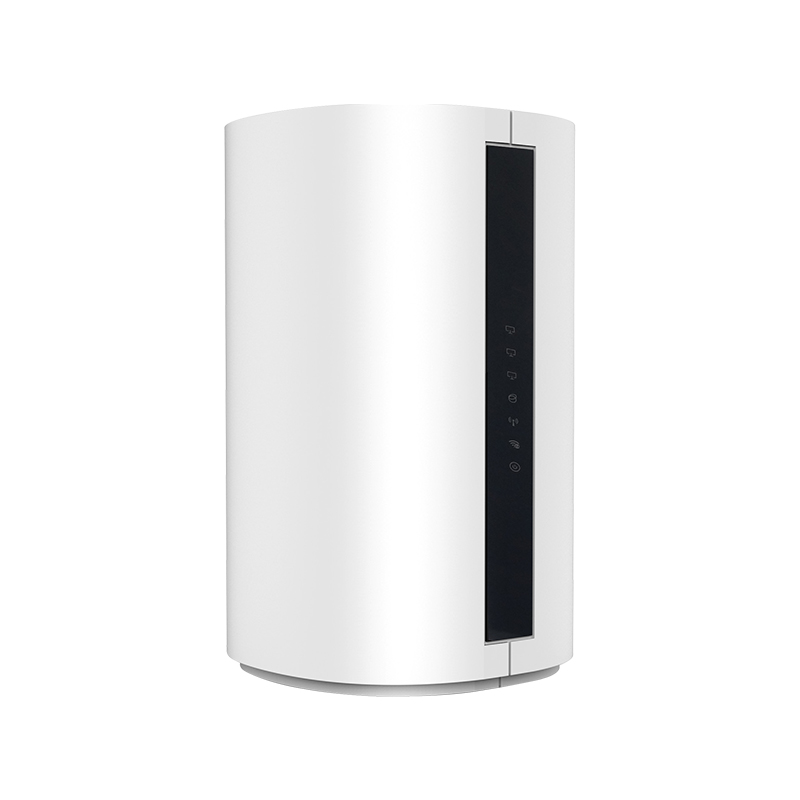

Z2101AX-M2-C是一款5G+WIFI6家用CPE路由，通过5G移动通信拨号或1000Mbps WAN口访问互联网，再通过无线WiFi 6及1000Mbps 有线局域网分享互联网网络。
相关标准规范:
l USB3.0/USB2.0总线标准
l SIM/USIM接口标准
l IEEE802.11n/g/b/a/ac/ax
l IEEE802.3/802.3u/802.ab
l PCI Express M.2 Specification Rev1.1
l 5G移动通信标准，具体由选型的5G移动通信模块决定
|
网口 |
WAN口 1个，1000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.ab |
|
LAN口 3个，1000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.ab |
|
|
SIM接口 |
自弹式SIM接口1个，QFN-8(6mmx5mm) eSIM接口1个，支持SIM/USIM |
|
电源接口 |
DC5.5*2.1MM接口 |
|
按键 |
复位按键 1个,MESH 按键1个 |
|
天线 |
内置全向5dbi 2.4G PCB天线2根 |
|
内置全向5dbi 5.8G PCB天线2根 |
|
|
内置全向5dbi 5G PCB移动通信天线4根 |
|
MESH LED |
1.开机过程亮红灯，开机完成，灭红灯亮绿灯 |
|
WAN LED |
接上网口常亮，有数据通信时闪烁 |
|
LAN1 LED |
接上网口常亮，有数据通信时闪烁 |
|
LAN2 LED |
接上网口常亮，有数据通信时闪烁 |
|
LAN3 LED |
接上网口常亮，有数据通信时闪烁 |
|
5G LED |
5G 通网常亮，有数据通信时闪烁 |
|
POWR LED |
电源指示灯，供电正常常亮，供电异常不亮 |
|
处理器 |
MT7621A MIPS双核CPU，880MHZ主频 |
|
WIFI芯片 |
MT7905DAN+MT7975DN IEEE 802.11n/g/b/a/ac/ax,最高速率1800Mbps |
|
内存 |
DDR3 256MB |
|
闪存 |
Nor Flash 16MB |
|
NAND Flash |
本硬件产品设计了硬件看门狗功能，硬件看门狗上电后会自动开机，并检测路由系统输出的1秒钟跳变一次的心跳电平，如果路由系统自身故障（如死机），也自然无法再输出心跳电平，此时硬件看门狗如果120秒内一直未检测到心跳电平，就会自己关机15秒再重启整个系统。
当路由系统运行正常，只是5G模块拨号异常时，路由系统会通过GPIO控制5G模块的供电电源，让模块自动重启，以修复5G拨号异常问题。
|
硬件看门狗具体功能 |
|
|
路由系统异常 |
模块拨号异常 |
|
重启整个系统 |
只重启模块 |
本产品内置了M.2/MiniPCIE接口，可用于扩展5G移动通信功能，内置的M.2/PCIE接口支持USB3.0与USB 2.0总线。5G移动通信具体支持NSA还是SA、具体支持什么频段由选型的5G模块决定。
本产品模块采用专为loT/eMBB应用而设计的Sub-6 GHz 5G模块.采用3GPP Release 15规范，同时支持5G NSA和SA模式。
5.1.1 支持频段(中国)
|
5G NR: |
n41/n78/n79/n1/n28/n77 |
|
|
LTE FDD: |
B1/B2/B3/B5/B7/B8/B20/B28 |
|
|
LTE TDD: |
B34/B38/B39/B40/B41 |
|
|
WCDMA: |
B1/B5/B8 |
|
5.1.2 速率
|
Data Rates(Max) |
5G SA Sub-6 |
5G NSA Sub-6 |
LTE |
WCDMA |
|
Downlink: |
2Gbps |
2.2Gbps |
600Mbps |
42Mbps |
|
Uplink: |
1Gbps |
573Mbps |
150Mbps |
11Mbps |
5.1.3 特性
ü DFOTA
ü (U)SIM卡检测(可选)
供电电压：3.3~4.3V ,典型3.8V
工作温度：-20~+60℃
运营商认证：移动入库/联通入库/电信入库
强制认证：CCC/SRRC/NAL(中国)
其他认证：RoHS
|
|
测试条件 |
最小值 |
额定值 |
最大值 |
单位 |
|
工作电压 |
T A = 25°C |
9 |
12 |
35 |
V |
|
绝对工作电压 |
T A = 25°C |
8 |
|
36 |
V |
|
工作电流 |
VIN=12V，T A = 25°C |
0.3 |
0.9 |
2 |
A |
请使用ZBT标配的电源适配器给本产品供电，如未使用ZBT标配电源供电，请严格按照以上电源规格参数要求给本产品供电，否则会损坏产品。如使用电池或车载电源供电，请一定做好防静电、防浪涌对策。
|
|
模式说明 |
指标参数 |
单位 |
|
EVM指标 |
802.11B 11Mbps |
≤ -1 5 dB |
dBm |
|
802.11G 54 Mbps |
≤ -25 dB |
dBm |
|
|
802.11N HT20@ MCS7 |
≤ -28 dB |
dBm |
|
|
802.11N HT40@ MCS7 |
≤ -28 dB |
dBm |
|
|
802.11AC VHT20@ MCS8 |
≤ -30 dB |
dBm |
|
|
802.11AC VHT40@ MCS9 |
≤ -32 dB |
dBm |
|
|
802.11AC VHT80@ MCS9 |
≤ -32 dB |
dBm |
|
|
802.11AX HE20@MCS 11 |
≤ -35 dB |
dBm |
|
|
802.11AX HE40@MCS 11 |
≤ -35 dB |
dBm |
|
|
802.11AX HE80@MCS 11 |
≤ -35dB |
dBm |
兼容IEEE 802.11 b/g/n/ac/ax ，支持20MHz, 40MHz,调制方式1024-QAM / OFDMA,采用2T2R MU-MIMO 天线技术，最高连接速率高达573.5Mbps。以下是2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
|
工作频率 |
|
2484 |
|
2412 |
MHz |
|
接收灵敏度 |
802.11B 11Mbps |
-86 |
-87 |
-88 |
dBm |
|
802.11G 54 Mbps |
-69 |
-71 |
-73 |
dBm |
|
|
802.11N HT20@ MCS7 |
-67 |
-69 |
-71 |
dBm |
|
|
802.11N HT40@ MCS7 |
-65 |
-67 |
-69 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
-63 |
-65 |
-67 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
-61 |
-63 |
-65 |
dBm |
|
|
802.11AX HE20@MCS11 |
-62 |
-64 |
-66 |
dBm |
|
|
802.11AX HE40@MCS11 |
-60 |
-62 |
-64 |
dBm |
|
|
发射功率 |
802.11B 11Mbps |
22 |
21 |
20 |
dBm |
|
802.11G 54 Mbps |
20 |
19 |
18 |
dBm |
|
|
802.11N HT20@ MCS7 |
19 |
18 |
17 |
dBm |
|
|
802.11N HT40@ MCS7 |
19 |
18 |
17 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
18 |
17 |
16 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
18 |
17 |
16 |
dBm |
|
|
802.11AX HE20@MCS11 |
17 |
16 |
15 |
dBm |
|
|
802.11AX HE40@MCS11 |
17 |
16 |
15 |
dBm |
兼容IEEE 802.11 a/ac/ax，持20MHz, 40MHz, 80MHz, 调制方式1024-QAM / OFDMA,采用2T2R MU-MIMO天线技术，最高连接速率高达1201Mbps。以下是5.8G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
5825 |
|
5180 |
MHz |
|
接收灵敏度 |
802.11G 54 Mbps |
-69 |
-71 |
-73 |
dBm |
|
802.11N HT20@ MCS7 |
-67 |
-69 |
-71 |
dBm |
|
|
802.11N HT40@ MCS7 |
-65 |
-67 |
-69 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
-63 |
-65 |
-67 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
-61 |
-63 |
-65 |
dBm |
|
|
802.11AC VHT80@ MCS9 |
-59 |
-61 |
-63 |
dBm |
|
|
802.11AX HE20@MCS 11 |
-57 |
-59 |
-61 |
dBm |
|
|
802.11AX HE40@MCS 11 |
-55 |
-57 |
-59 |
dBm |
|
|
802.11AX HE80@MCS 11 |
-53 |
-55 |
-57 |
dBm |
|
|
发射功率 |
802.11G 54 Mbps |
20 |
19 |
18 |
dBm |
|
802.11N HT20@ MCS7 |
19 |
18 |
17 |
dBm |
|
|
802.11N HT40@ MCS7 |
18 |
17 |
16 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
18 |
17 |
16 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
17 |
16 |
15 |
dBm |
|
|
802.11AC VHT80@ MCS9 |
16 |
15 |
14 |
dBm |
|
|
802.11AX HE20@MCS 11 |
18 |
17 |
16 |
dBm |
|
|
802.11AX HE40@MCS 11 |
17 |
16 |
15 |
dBm |
|
|
802.11AX HE80@MCS 11 |
16 |
15 |
14 |
dBm |
|
重量（KG） |
TBD |
|
|
外壳尺寸 |
L*W*H=188.02mm*114.56mm |
|
|
配色 |
白色 |
|
|
配件 |
电源适配器 |
12V/2A 1PCS |
|
说明书 |
1PCS |
|
|
合格证 |
1PCS |
|
|
网线 |
8P8C网线 1PCS |
|
|
工作温度 |
0℃ 到 40℃ |
|
存储温度 |
-40℃到 70℃ |
|
工作湿度 |
10% 到 90%RH 不凝结 |
|
存储湿度 |
5% 到 90%RH 不凝结 |
|
默认IP |
192.168.1.1 |
|
用户名/密码 |
root/admin |
|
2.4G SSID |
WIFI6-XXXXXX (X为MAC地址后6位)，默认无密码 |
|
5.8G SSID |
WIFI6-5G-XXXXXX (X为MAC地址后6位)，默认无密码 |
以上为产品的常规默认配制信息，采用我司OS固件或OPENWRT固件 WIFI SSID可能会有不同，但本产品的默认IP与WEB登陆名与密码不变，其他详细软件功能请查阅产品说明。
采用MT7621A方案，MIPS双核CPU，主频高达880MHZ
采用独立WIFI6芯片，MT7905DAN与MT7975DN，速率高达1800Mbps
采用高速256MB DDR3，搭配16MB Nor Flash
1WAN+3LAN 1000M自适应网口,支持自动翻转（Auto MDI/MDIX）..
支持“一键刷机模式”，即长按复位按键可进入拯救刷机模式...
内置M.2标准接口，可用于接5G移动通信模块
外置标准 SIM卡(大卡)接口和内置eSIM(QFN-8 6mmx5mm)卡接口，支持SIM/USIM卡
内置高增益WIFI天线，无线信号360度无死角m)卡接口，支持SIM/USIM卡
外置高增益WIFI天线，无线信号360度无死角
