Wi-Fi6 MESH：Z2101AX-B （不主推）

ꄴ上一个： Wi-Fi6 MESH：Z8103AX-G-2.5G
ꄲ下一个： Wi-Fi6 AX1800：Z6001AX-B（不主推）

1 综述



1.1 简要概述



Z2101AX-W-B 是一款WIFI6 家用路由，通过 1000Mbps WAN 口访问互联网，再通过无线 WiFi 6 及 1000Mbps  有线局域网分享互联网网络。



1.2 参考标准



相关标准规范:

. PCI-  Express 总线标准

. IEEE802.11n/g/b/a/ac/ax

. IEEE802.3/802.3u/802.ab





3 硬件功能

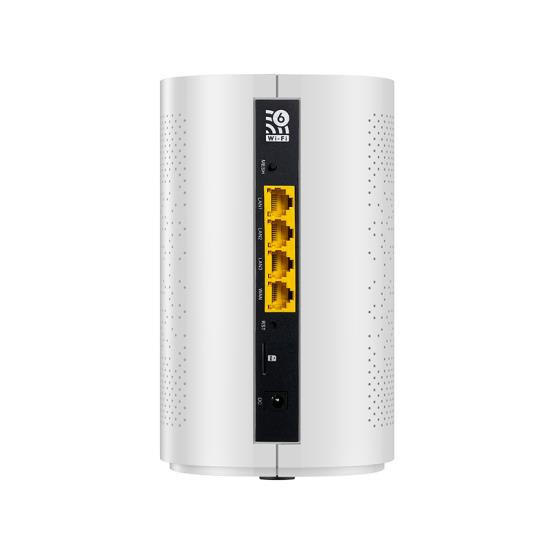

3.1 硬件接口介绍







网口

WAN 口 1 个，1000Mbps 支持自动翻转（Auto MDI/MDIX） 符合 IEEE 802.3/802.3u/802.ab

LAN 口 3 个，1000Mbps 支持自动翻转（Auto MDI/MDIX） 符合 IEEE 802.3/802.3u/802.ab

电源接口

DC5.0*2.1MM 接口

按键

复位按键 1 个,MESH 按键 1 个



天线

全向 5dbi 2.4G 天线 2 根，外置

全向 5dbi 5.8G 天线 2 根，外置







3.2 指示灯功能介绍







MESH

LED

1.  开 机 过 程 亮 红 灯 ， 开 机 完 成 ， 灭 红 灯 亮 绿 灯 2.按下 mesh 按键， 进入 mesh 配对状态， 绿色灯一秒闪一次， 其他灯不 亮

3. 主 设 备 网 络 正 常 ， 绿 灯 蓝 灯 同 时 亮 （ 青 色 ） 从设备 MESH 连接成功， 距离较远亮绿灯红灯同时亮（橘色） ，距离适 合绿灯蓝灯同时亮（青色）

WAN    LED

接上网口常亮， 有数据通信时闪烁

LAN1

LED

接上网口常亮， 有数据通信时闪烁

LAN2

LED

接上网口常亮， 有数据通信时闪烁

LAN3

LED

接上网口常亮， 有数据通信时闪烁

2.4G WIIF

LED

2.4G 工作正常常亮，有数据通信时闪烁

POWR LED

电源指示灯，供电正常常亮，供电异常不亮





4 硬件平台介绍



处理器

MT7621A   MIPS 双核 CPU，880MHZ 主频

WIFI 芯片

MT7905DAN+MT7975DN    IEEE 802.11n/g/b/a/ac/ax,最高速

率 1800Mbps

内存

DDR3 256MB



闪存

Nor Flash 16MB

NAND Flash







5 供电与功耗说明





测试条件

最小值

额定值

最大值

单位

工作电压

TA = 25 °C

9

12

35

V

绝对工作电压

TA = 25 °C

8



36

V

工作电流

VIN=12V，TA = 25 °C

0.3

0.9

1.5

A

请使用 ZBT 标配的电源适配器给本产品供电，如未使用 ZBT 标配电源供 电，请严格按照以上电源规格参数要求给本产品供电， 否则会损坏产品。如使用

电池或车载电源供电，请一定做好防静电、防浪涌对策。



6 WIFI 无线参数介绍

6.1 WIFI EVM 指标







模式说明

指标参数

单位



















EVM 指标

802. 11B 11Mbps

≤ - 1 5 dB

dBm

802. 11G 54 Mbps

≤ -25 dB

dBm

802. 11N HT20@ MCS7

≤ -28 dB

dBm

802. 11N HT40@ MCS7

≤ -28 dB

dBm

802. 11ACVHT20@ MCS8

≤ -30 dB

dBm

802. 11ACVHT40@ MCS9

≤ -32 dB

dBm

802. 11ACVHT80@ MCS9

≤ -32 dB

dBm

802. 11AX HE20@MCS 11

≤ -35 dB

dBm

802. 11AX HE40@MCS 11

≤ -35 dB

dBm

802. 11AX HE80@MCS 11

≤ -35dB

dBm





6.2 WIFI 2.4G



兼容 IEEE 802.11 b/g/n/ac/ax ，支持 20MHz, 40MHz,调制方式 1024-QAM / OFDMA,采用 2T2R MU-MIMO 天线技术，最高连接速率高达 573.5Mbps。以下是 2.4G

WIFI 的工频频率、接收灵敏度、发射功率的说明。







说明

最大值

额定值

最小值

单位

工作频率



2484



2412

MHz















接收灵敏度

802. 11B 11Mbps

-86

-87

-88

dBm

802. 11G 54 Mbps

-69

-71

-73

dBm

802. 11N HT20@ MCS7

-67

-69

-71

dBm

802. 11N HT40@ MCS7

-65

-67

-69

dBm

802. 11ACVHT20@ MCS8

-63

-65

-67

dBm

802. 11ACVHT40@ MCS9

-61

-63

-65

dBm

802. 11AX HE20@MCS11

-62

-64

-66

dBm

802. 11AX HE40@MCS11

-60

-62

-64

dBm















发射功率

802. 11B 11Mbps

22

21

20

dBm

802. 11G 54 Mbps

20

19

18

dBm

802. 11N HT20@ MCS7

19

18

17

dBm

802. 11N HT40@ MCS7

19

18

17

dBm

802. 11ACVHT20@ MCS8

18

17

16

dBm

802. 11ACVHT40@ MCS9

18

17

16

dBm

802. 11AX HE20@MCS11

17

16

15

dBm

802. 11AX HE40@MCS11

17

16

15

dBm







6.3 WIFI 5.8G



兼容 IEEE 802.11 a/ac/ax，持 20MHz, 40MHz, 80MHz, 调制方式 1024-QAM / OFDMA,采用 2T2R MU-MIMO 天线技术，最高连接速率高达 1201Mbps。以下是 5.8G

WIFI 的工频频率、接收灵敏度、发射功率的说明。





说明

最大值

额定值

最小值

单位

工作频率



5825



5180

MHz

















接收灵敏度

802. 11G 54 Mbps

-69

-71

-73

dBm

802. 11N HT20@ MCS7

-67

-69

-71

dBm

802. 11N HT40@ MCS7

-65

-67

-69

dBm

802. 11ACVHT20@ MCS8

-63

-65

-67

dBm

802. 11ACVHT40@ MCS9

-61

-63

-65

dBm

802. 11ACVHT80@ MCS9

-59

-61

-63

dBm

802. 11AX HE20@MCS 11

-57

-59

-61

dBm

802. 11AX HE40@MCS 11

-55

-57

-59

dBm

802. 11AX HE80@MCS 11

-53

-55

-57

dBm

















发射功率

802. 11G 54 Mbps

20

19

18

dBm

802. 11N HT20@ MCS7

19

18

17

dBm

802. 11N HT40@ MCS7

18

17

16

dBm

802. 11ACVHT20@ MCS8

18

17

16

dBm

802. 11ACVHT40@ MCS9

17

16

15

dBm

802. 11ACVHT80@ MCS9

16

15

14

dBm

802. 11AX HE20@MCS 11

18

17

16

dBm

802. 11AX HE40@MCS 11

17

16

15

dBm

802. 11AX HE80@MCS 11

16

15

14

dBm





7 结构参数与配件介绍



重量（KG）

TBD

外壳尺寸

L*W*H=72.6MM*72.6MM*183.2MM

配色

黑色







配件

电源适配器

12V/1A    1PCS

说明书

1PCS

合格证

1PCS

网线

8P8C 网线 1PCS







8 产品工作环境要求



工作温度

0℃ 到 40℃

存储温度

-40℃到 70℃

工作湿度

10% 到 90%RH 不凝结

存储湿度

5% 到 90%RH 不凝结



9 软件配制信息



默认 IP

192.168.1.1

用户名/密码

root/admin

2.4G SSID

WIFI6-XXXXXX (X 为 MAC 地址后 6 位)，默认无密码

5.8G SSID

WIFI6-5G-XXXXXX (X 为 MAC 地址后 6 位)，默认无密码



以上为产品的常规默认配制信息， 采用我司 OS 固件或 OPENWRT 固件 WIFI SSID 可能会有不同，但本产品的默认 IP 与 WEB 登陆名与密码不变，其他详细

软件功能请查阅产品说明。

产品主要特点：

采用 MT7621A 方案， MIPS 双核 CPU，主频高达 880MHZ
采用独立 WIFI6 芯片， MT7905DAN 与 MT7975DN，速率高达 1800Mbps
采用高速 256MB DDR3，搭配 16MB Nor Flash
1WAN+3LAN 1000M 自适应网口,支持自动翻转（Auto MDI/MDIX）..
支持“一键刷机模式”，即长按复位按键可进入拯救刷机模式...
 外置高增益 WIFI 天线，无线信号 360 度无死角
