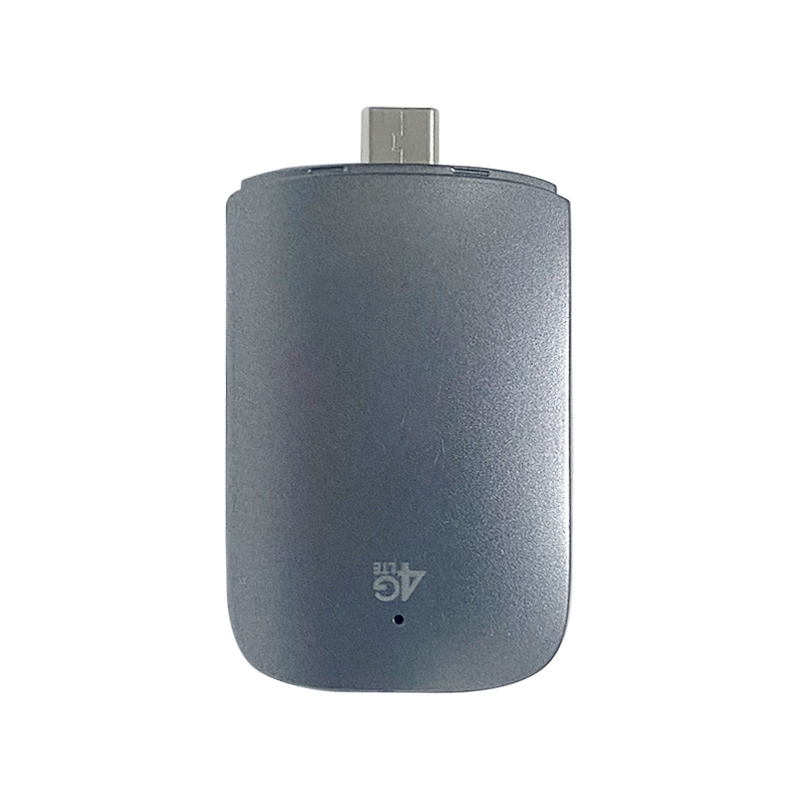

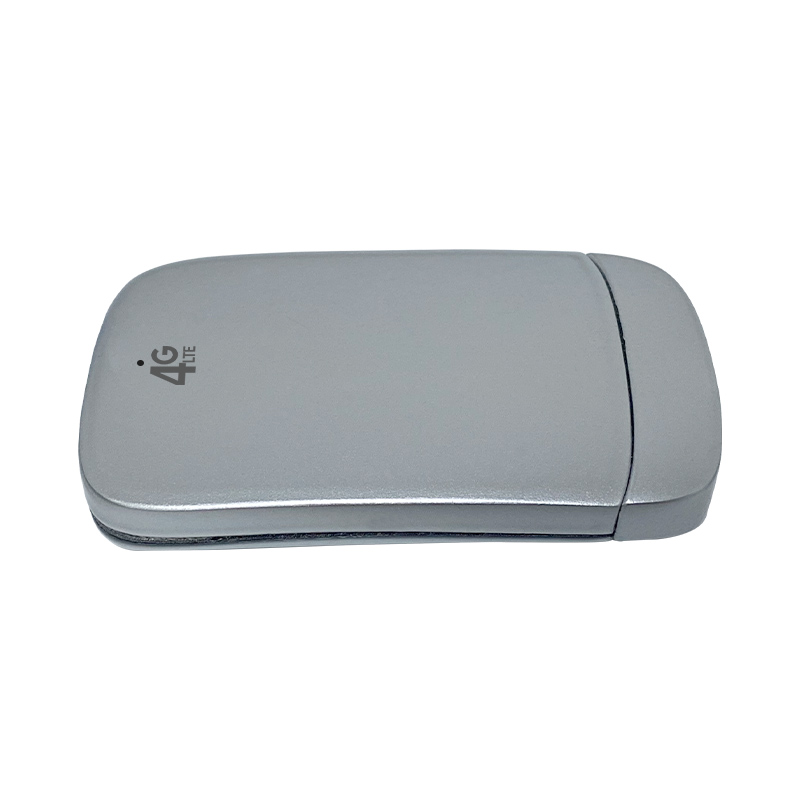

CAT4 4G 数据终端 UF2001
UF2001是一款定位于家用的4G 网卡产品，通过4G移动通信拨号访问互联网，电脑可以通过全功能TYPE-C接口连接UF2001获得网络。
相关标准规范:
l USB2.0总线标准
l SIM/USIM接口标准
l 4G移动通信标准，具体由选型的4G移动通信模块决定
|
数据接口 |
TYPE-C USB2.0总线通信 |
|
SIM卡接口 |
NANO SIM卡接口 1个，支持SIM/USIM |
|
电源接口 |
TYPE-C（5V供电） |
|
天线 |
内置4G 5DB天线 |
|
LED |
上电：绿灯常亮 正在注网：绿灯慢闪，1秒1次 拨号成功：绿灯快闪，1秒3次 |
本产品内置了4G移动通信功能，支持USB2.0总线。4G移动通信具体支持什么频段或运营商由选型的4G模块决定。
本产品模块采用专为loT和M2M应用而设计的Quectel EC200A 系列LTE Cat 4模块.支持最大下行速率 150 Mbps 和最大上行速率 50 Mbps，同时在封装上兼容移远通信多网络制式 LTE Standard EC2x（EC25、EC21 和 EC20 R2.1）系列模块以及UMTS/HSPA+ UC200T系列模块，实现了 3G 网络与 4G 网络之间的无缝切换。
5.1.1 支持频段
EC200T 系列包含 EC200A-CN、EC200A-EU 和 EC200A-AU三个型号，满足不同国家和地区的频段覆盖。
|
频段信息 |
EC200A-CN(中国/印度) |
|
LTE-FDD: |
B1/B3/B5/B8 |
|
LTE-TDD: |
B34/B38/B39/B40/B41 |
|
WCDMA: |
B1/B5/B8 |
|
GSM/EDGE: |
B3/B8 |
|
频段信息 |
EC200A-EU(欧洲) |
|
LTE-FDD: |
B1/B3/B7/B8/B20/B28 |
|
LTE-TDD: |
B38/B40/B41 |
|
WCDMA: |
B1/B8 |
|
GSM/EDGE: |
B3/B8 |
|
频段信息 |
EC200A-AU(拉丁美洲/澳大利亚/新西兰) |
|
LTE-FDD: |
B1/B2/B3/B4/B5/B7/B8/B28/B66 |
|
LTE-TDD: |
B40 |
|
WCDMA: |
B1/B2/B4/B5/B8 |
|
GSM/EDGE: |
B2/B3/B5/B8 |
5.1.2 速率(EC200A-CN/EU/AU)
|
Data Rates(Max) |
LTE-FDD |
LTE-TDD |
DC-HSPA+ |
WCDMA |
EDGE |
GPRS |
|
Downlink: |
150Mbps |
130Mbps |
21Mbps |
384Kbps |
236.8Kbps |
85.6Kbps |
|
Uplink: |
50Mbps |
30Mbps |
5.76Mbps |
384Kbps |
236.8Kbps |
85.6Kbps |
5.1.3 认证
|
|
EC200A-CN |
EC200A-EU |
EC200A-AU |
|
运营商认证 |
中国：电信/移动入库 |
/ |
/ |
|
强制认证 |
中国：SRRC/NAL/CCC |
澳大利亚：RCM |
美国：FCC |
|
欧洲：CE |
|||
|
澳大利亚：RCM |
|||
|
新西兰：RCM |
新西兰：RCM |
||
|
巴西：Anatel |
|||
|
其他认证 |
RoHS/WHQL |
RoHS/WHQL |
RoHS/WHQL |
5.1.4 其他特性
供电电压：4.75V-5.25V ,典型5V
|
|
测试条件 |
最小值 |
额定值 |
最大值 |
单位 |
|
工作电压 |
T A = 25°C |
4．75 |
5V |
5．25 |
V |
|
工作电流 |
VIN=12V，T A = 25°C |
0.5 |
0.7 |
1 |
A |
|
重量（KG） |
TBD |
|
外壳尺寸 |
L*W*H= 64.8*36*9mm |
|
配色 |
苹果银或苹果灰 |
|
配件 |
SIM卡大、中、小卡套 |
|
工作温度 |
0℃ 到 40℃ |
|
存储温度 |
-40℃ 到 70℃ |
|
工作湿度 |
10% 到 90%RH 不凝结 |
|
存储湿度 |
5% 到 90%RH 不凝结 |
苹果系统免驱动，即插即用
TYPE-C接口，通过USB2.0总线进行拨号上网
外置NANO SIM卡(小卡)接口，支持SIM/USIM卡
内置高增益全向天线，无线信号360度无死角
内置1个4G模块，通过USB2.0总线实现4G拨号上网
