GS1001(不主推)



1 综述



1.1 简要概述

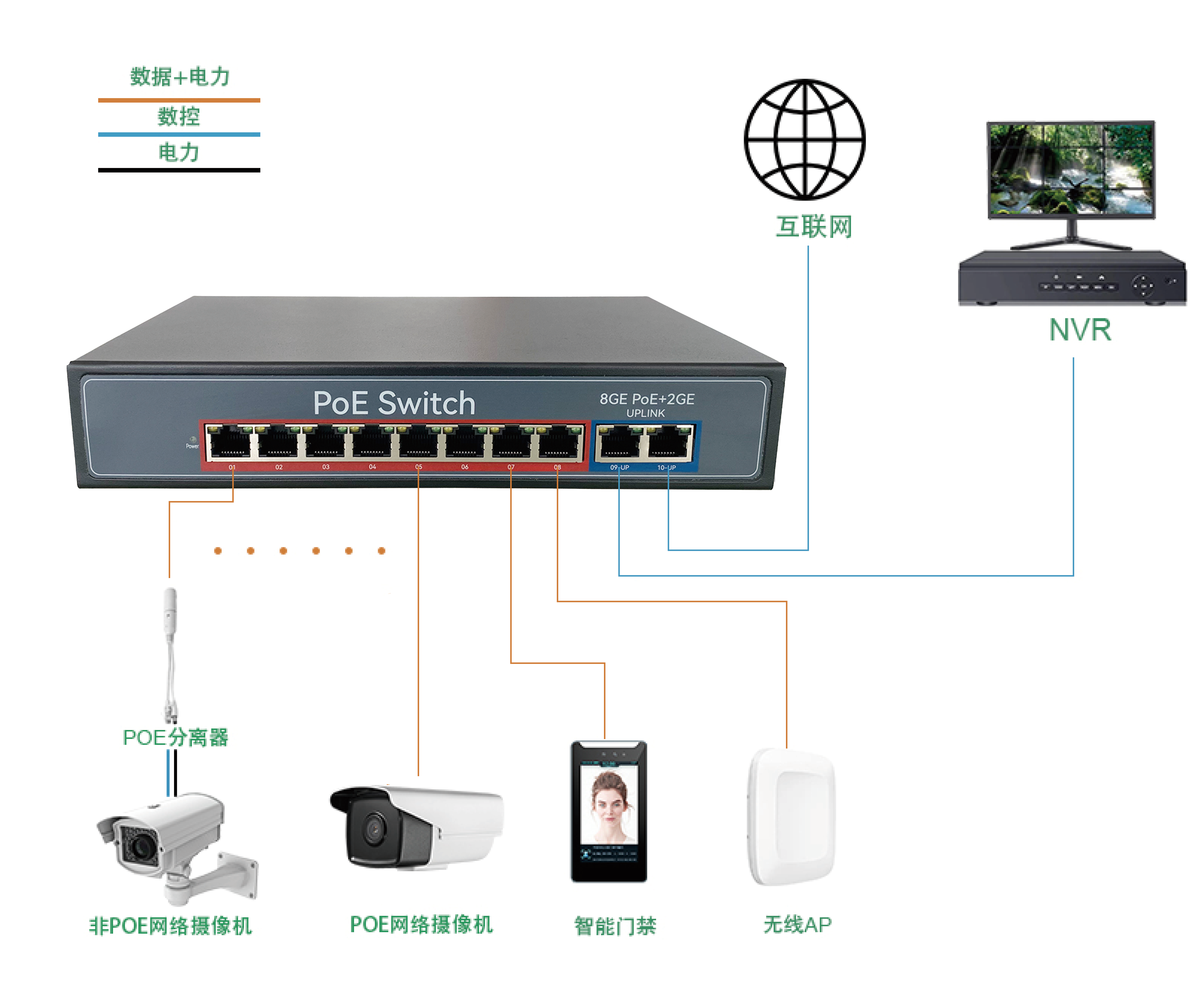

     ZBT-GS10011010/100/1000Base-T以太网端口,其1-8口支IEEE802.3 af/at以太网供电标PoE供电,单端口支持最25.4W供电,整机可提供最96WPoE输出功率;该交换机作PoE供电设备,能自动检测受电设备是否支PoE供电,仅会给符合标准的受电设备供电,可有效防止损坏PoE受电设备,是酒店、商店、超市、家庭住宅及中小型企业视频监控组网的理想选择。



1.2 参考标准



相关标准规:

l                      IEEE802.3 10Base-T

l                      IEEE802.3u 100Base-TX

l                      IEEE802.3ab 1000Base-T

l                      IEEE802.1W Spanning Tree

l                      IEEE 802.3x flow control

l                      IEEE802.3 af/at






2 硬件功能产品规格



芯片方案

交换芯片

2RTL8367S

网口特性

接口类型

1×8 RJ451×2 RJ45

传输速率

10/100/1000Mbps自适应

传输距离

10Base-T: 250mCAT3,4,5 UTP

100Base-TX: 100mCAT3,4,5 UTP

1000Base-T: 100mCAT3,4,5 UTP

交换性能

转发方式

存储转发(全线速)

传输模式

全双/半双工自适应

MAC地址表

2K

缓存空间

1Mb

巨型帧

9216b

包转发率

14.88Mpps@64byte

背板带宽

20G(无阻塞)

LED指示灯

电源指示灯

Power,绿色

Link/Act指示灯

黄色,每个网口1

1000M指示灯

绿色,上联9101

PoE指示灯

绿色8PoE1

电源特性

输入电压

AC100~240V50Hz

设备功耗

待机功耗3W;整机功耗96W

POE供电电芯

1/2+3/6-

POE最高功率

25.4W



4结构参数与配件介绍



重量KG

236*151*43mm

外壳尺寸

净重1.097kg

配色

黑色

配件

说明书

1PCS

合格证

1PCS

AC电源线

1PCS





3 产品工作环境要求



工作温度

-20  60

存储温度

-40 85

工作湿度

10%  90%RH 不凝结

存储湿度

 5%  95%RH 不凝结



产品主要特点:
8个10/100/1000Base-T  PoE 网口,2个10/100/1000Base-T上联网口;
8个支持IEEE802.3 af/at以太网供电标准RJ45端口,单口最大输出功率25.4W;
所有端口均支持10/100/1000Mbps速率自适应、半/全双工自适应,支持自动MDI/MDI-X功能;
所有端口均支持线速转发,传输更流畅;
可选配网口支持6KV共模/4KV差模的浪涌防护功能;
支持桌面式、壁 挂式安装;
即插即用,操作简单,无需任何配置;
采用金属外壳、内置电源设计,散热优良,保证产品长时间稳定运行。
