AC2101



1.1 简要概述



    AC2101是一款定位于家用或商用AC控制器产品,可以对多AP设备进行管理及控制。1000Mbps 网口,支POE-PSE供电标准,可以同时4POE-PD设备供电。



2 参考标准

相关标准规:

l       IEEE802.3/802.3u/802.ab

l       IEEE 802.3af/at





3 硬件功能



3.1 硬件接口介绍

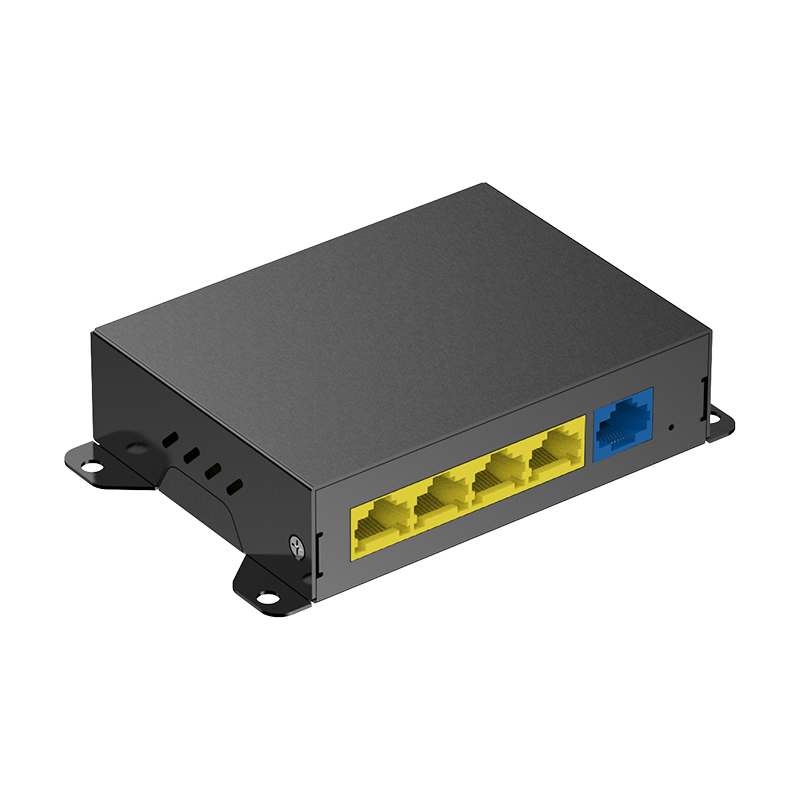

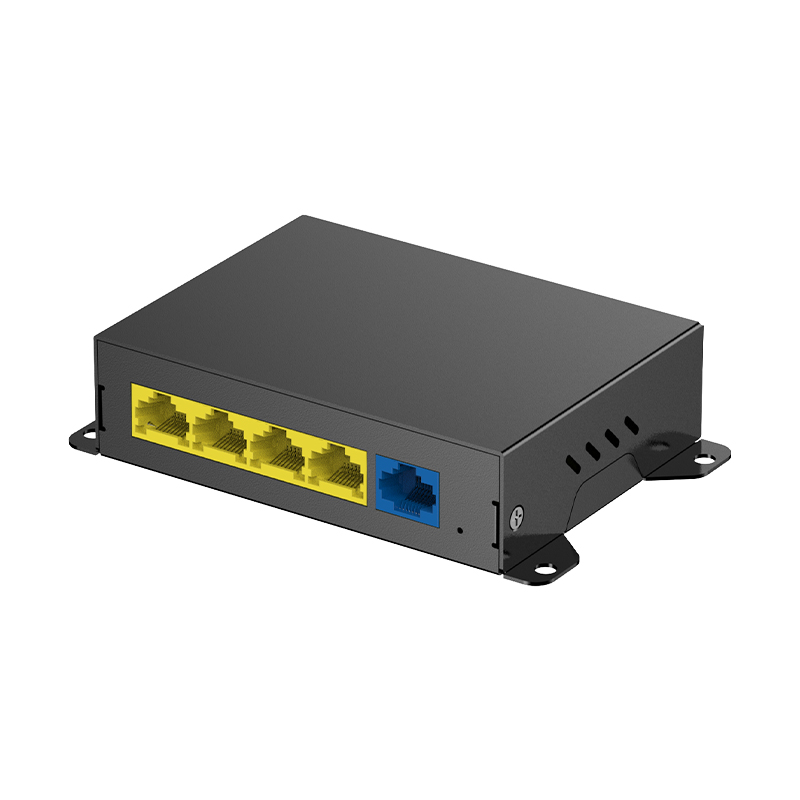

网口

WAN 11000Mbps支持自动翻转Auto MDI/MDIX

IEEE 802.3/802.3u/802.ab

LAN 41000Mbps支持自动翻转Auto MDI/MDIX

IEEE 802.3/802.3u/802.ab,并支持IEEE 802.3af/at

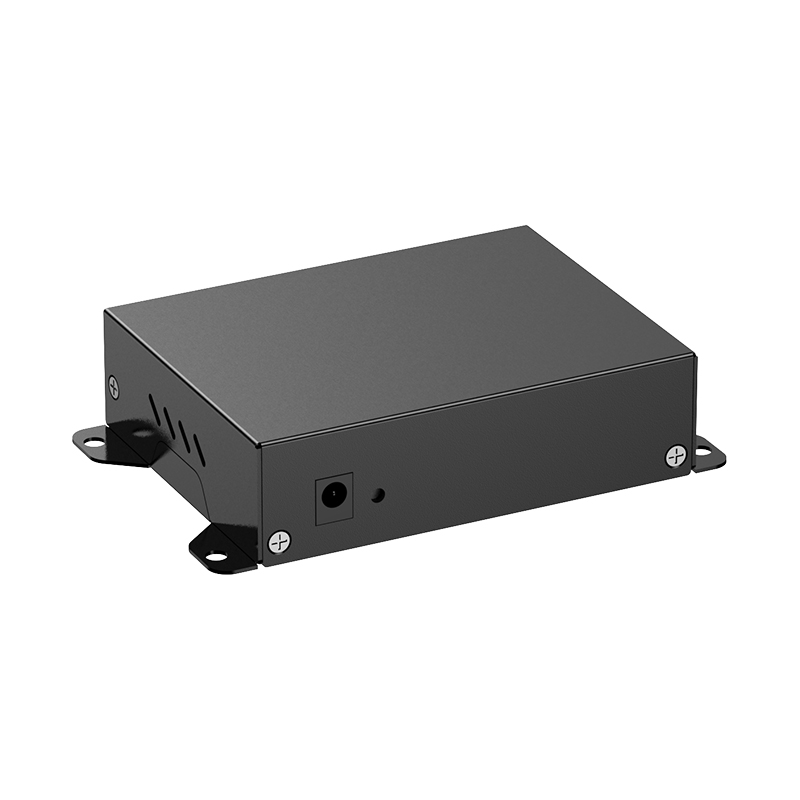

电源接口

DC5.5*2.1MM接口

按键

复位按 1





3.2 指示灯功能介绍



WAN LED

接上网口常亮,有数据通信时闪烁

LAN1 LED

接上网口常亮,有数据通信时闪烁

LAN2 LED

接上网口常亮,有数据通信时闪烁

LAN3 LED

接上网口常亮,有数据通信时闪烁

LAN4 LED

接上网口常亮,有数据通信时闪烁

SYS LED

1.开机过程亮红灯,开机完成,灭红灯亮绿灯
2. 设备网络正常,绿灯蓝灯同时亮(青色)





3.3 硬件平台介绍



处理器

MT7621A MIPSCPU880MHZ主频

内存

DDR3 256MB

闪存

Nor Flash 16MB(默认)

NAND Flash (选配)





4 供电与功耗说明





测试条件

最小值

额定值

最大值

单位

工作电压

T A = 25°C

47

48

54

V

绝对工作电压

T A = 25°C

46



56

V

工作电流

VIN=48VT A = 25°C

0.15

0.2

1.3

A





     请使ZBT标配的电源适配器给本产品供电,如未使ZBT标配电源供电,请严格按照以上电源规格参数要求给本产品供电,否则会损坏产品。



5 结构参数与配件介绍



重量KG

0.54KG

外壳尺寸

L*W*H=109MM*83MM*29MM

配色

黑色

配件

电源适配器

52V/1.2A 1PCS

说明书

1PCS

网线

类网线 1PCS





6 产品工作环境要求



工作温度

0  40

存储温度

-40 70

工作湿度

10%  90%RH 不凝结

存储湿度

 5%  90%RH 不凝结





7 软件配制信息



IP

192.168.2.1

用户/密码

admin



   以上为产品的常规默认配制信息,采用我OS固件OPENWRT WIFI SSID可能会有不同,但本产品的默IPWEB登陆名与密码不变,其他详细软件功能请查阅产品说明。

产品主要特点:
采用MT7621A方案,MIPS双核CPU,主频高达880MHZ
采用高速256MB DDR3,搭配16MB Nor Flash
1WAN+4LAN全1000M自适应网口,支持自动翻转(Auto MDI/MDIX)
4个LAN口支持POE-PSE供电,每个网口最大支持30W功率输出
支持“一键刷机模式”,即长按复位按键可进入拯救刷机模式
