U0001AX-A-N



1 简要概述

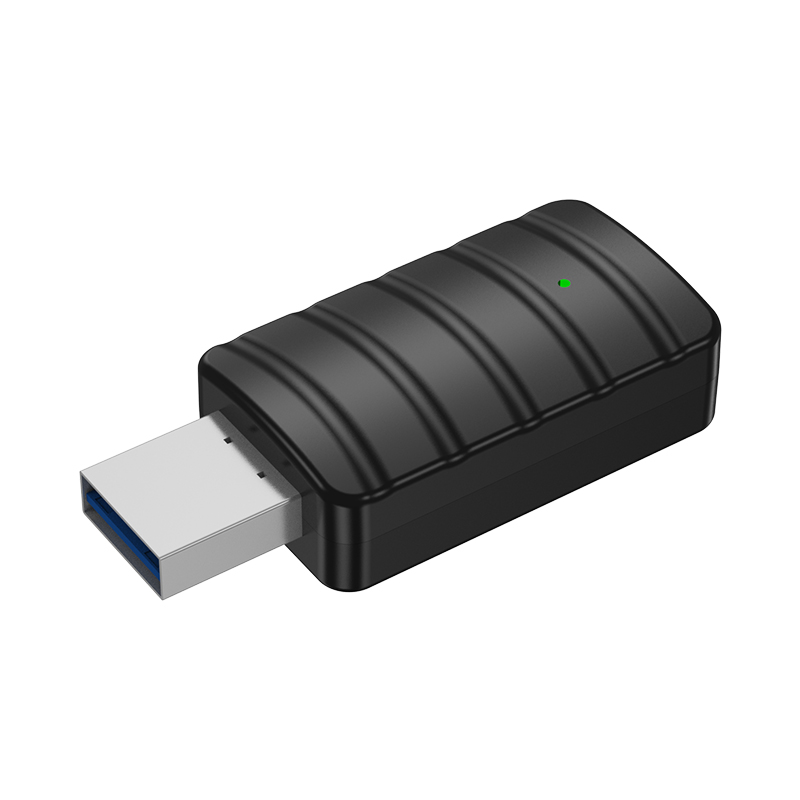

    U0001AX-A-N是一款定位于家用300Mbps 无线网卡产品,标USB TYPE-A接口设计,基1T1RIEEE802.11 ax/n/g/b技术,工作频率支2.4GHz支持系WIN 7/10/11



2 参考标准



相关标准规:

l       USB2.0总线标准

l       IEEE802.11 ax/n/g/b







3 硬件功能



3.1 硬件接口介绍



电源接口

USB TYPE-A

天线

内置全向天线



3.2 指示灯功能介绍



WLAN LED

蓝灯,接上电源常亮,有数据通信时呼吸灯





3.3 硬件平台介绍



处理器

AIC8800FC

2.4G WIFI芯片

AIC8800FC2.4G WIFI功能

IEEE 802.11ax/n/g/b,最高速300Mbps





4 供电与功耗说明





测试条件

最小值

额定值

最大值

单位

工作电压

T A = 25°C

4.75

5

5.25

V

绝对工作电压

T A = 25°C

4.70



5.3

V

工作电流

VIN=5VT A = 25°C

0.05

0.1

0.2

A





 5 WIFI无线参数介绍



5.1 WIFI 2.4G



     IEEE 802.11 ax/n/g/b,支20MHz, 40MHz,1T1R 天线技术,最高连接速率高300Mbps。以下2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。



说明

最大值

额定值

最小值

单位

工作频率



2484



2412

MHz

接收灵敏度

11 Mbps CCK

-83

-85

-87

dBm

54 Mbps OFDM

-68

-70

-72

dBm

BW=20MHz MCS 7

-67

-69

-71

dBm

BW=40MHz MCS 7

-64

-66

-68

dBm

BW=20MHz MCS 11

-58

-60

-62

dBm

BW=40MHz MCS 11

-56

-58

-60

dBm

发射功率

11 Mbps CCK

18

17

16

dBm

54 Mbps OFDM

17

16

15

dBm

BW=20MHz MCS 7

17

16

15

dBm

BW=40MHz MCS 7

16

15

14

dBm

BW=20MHz MCS 11

15

14

13

dBm

BW=40MHz MCS 11

15

14

13

dBm





6 结构参数与配件介绍



重量KG

TBD

外壳尺寸

L*W*H=50.5MM*22.5MM*11.5MM

配色

白色

说明书

1PCS





7 产品工作环境要求



工作温度

0  40

存储温度

-40 70

工作湿度

10%  90%RH 不凝结

存储湿度

 5%  90%RH 不凝结



产品主要特点:
采用AIC8800FC方案,支持USB2.0接口
AIC8800FC集成了2.4G WIFI功能,速率高达300Mbps
内置全向天线
