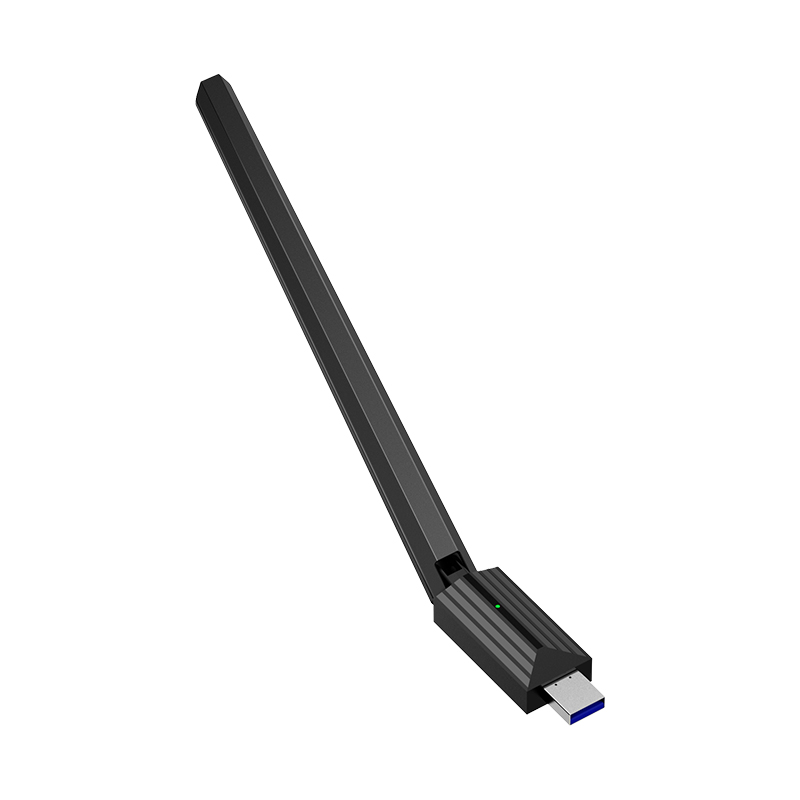

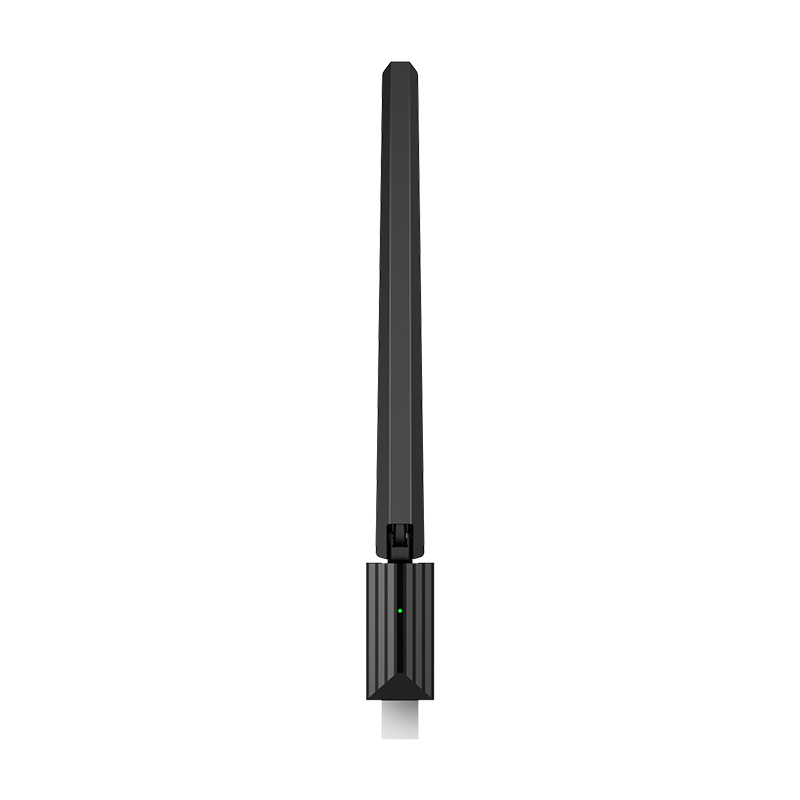

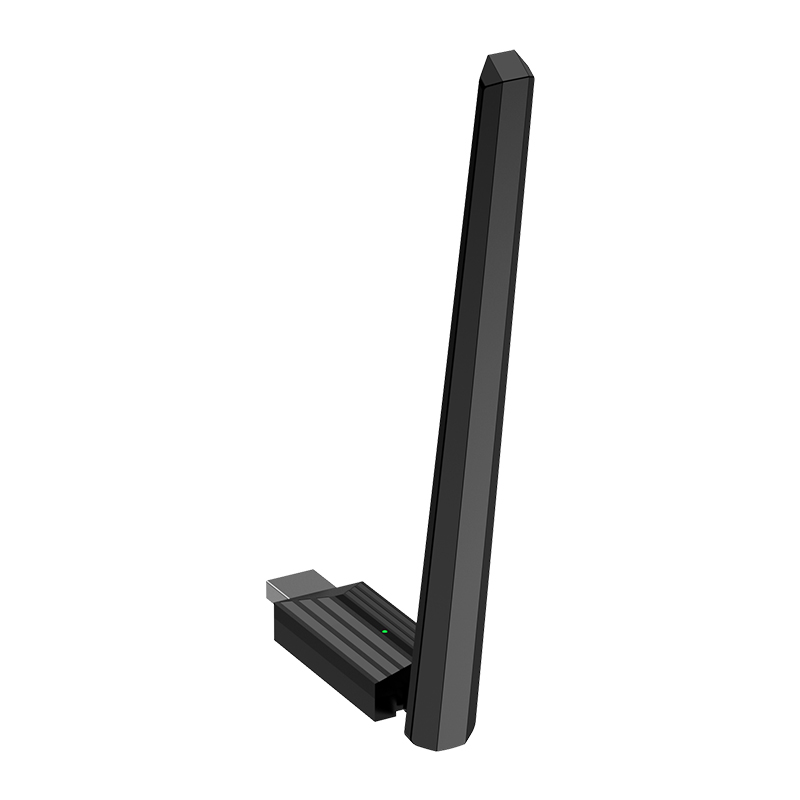

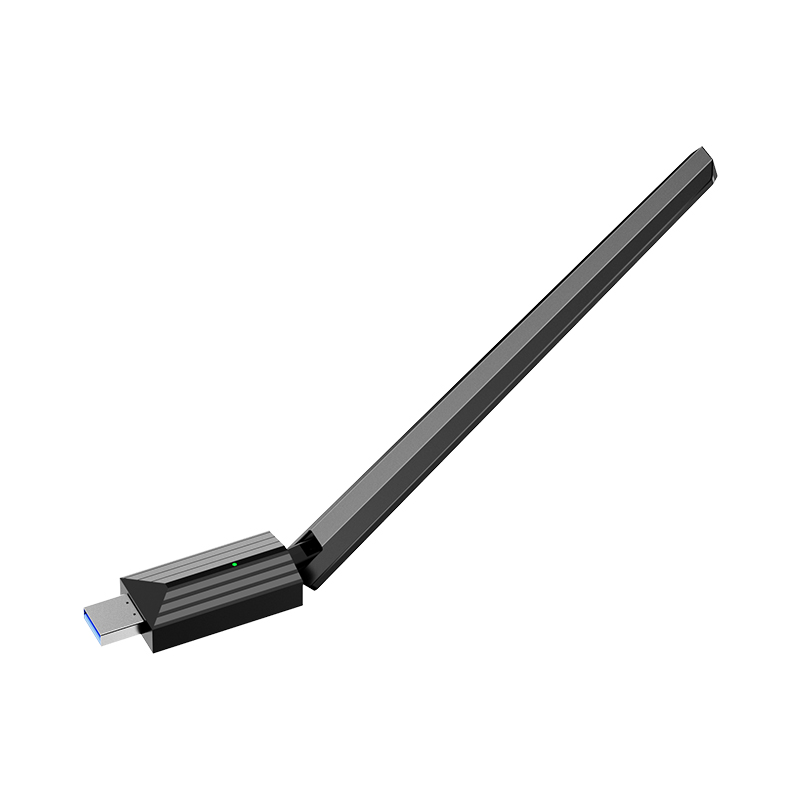

U0001AX-C
U0001AX-C是一款定位于家用的300Mbps 无线网卡产品，标准USB TYPE-A接口设计，基于1T1R的IEEE802.11 ax/n/g/b技术，工作频率支持2.4GHz, 工作信道 1-13，支持系统WIN 7/10/11。
相关标准规范:
l USB2.0总线标准
l IEEE802.11 ax/n/g/b
|
电源接口 |
USB TYPE-A |
|
天线 |
外置全向天线 |
|
WLAN LED |
蓝灯，接上电源常亮，有数据通信时呼吸灯 |
|
处理器 |
AIC8800FC |
|
2.4G WIFI芯片 |
AIC8800FC集成2.4G WIFI功能 IEEE 802.11ax/n/g/b,最高速率300Mbps |
|
|
测试条件 |
最小值 |
额定值 |
最大值 |
单位 |
|
工作电压 |
T A = 25°C |
4.75 |
5 |
5.25 |
V |
|
绝对工作电压 |
T A = 25°C |
4.70 |
|
5.3 |
V |
|
工作电流 |
VIN=5V，T A = 25°C |
0.05 |
0.1 |
0.2 |
A |
5 WIFI无线参数介绍
兼容IEEE 802.11 ax/n/g/b，支持20MHz, 40MHz,采用1T1R 天线技术，最高连接速率高达300Mbps。以下是2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
2484 |
|
2412 |
MHz |
|
接收灵敏度 |
11 Mbps CCK |
-83 |
-85 |
-87 |
dBm |
|
54 Mbps OFDM |
-68 |
-70 |
-72 |
dBm |
|
|
BW=20MHz MCS 7 |
-67 |
-69 |
-71 |
dBm |
|
|
BW=40MHz MCS 7 |
-64 |
-66 |
-68 |
dBm |
|
|
BW=20MHz MCS 11 |
-58 |
-60 |
-62 |
dBm |
|
|
BW=40MHz MCS 11 |
-56 |
-58 |
-60 |
dBm |
|
|
发射功率 |
11 Mbps CCK |
18 |
17 |
16 |
dBm |
|
54 Mbps OFDM |
17 |
16 |
15 |
dBm |
|
|
BW=20MHz MCS 7 |
17 |
16 |
15 |
dBm |
|
|
BW=40MHz MCS 7 |
16 |
15 |
14 |
dBm |
|
|
BW=20MHz MCS 11 |
15 |
14 |
13 |
dBm |
|
|
BW=40MHz MCS 11 |
15 |
14 |
13 |
dBm |
|
重量（KG） |
TBD |
|
外壳尺寸 |
L*W*H=215.3MM*22.3MM*36.8MM |
|
配色 |
黑色 |
|
说明书 |
1PCS |
|
工作温度 |
0℃ 到 40℃ |
|
存储温度 |
-40℃到 70℃ |
|
工作湿度 |
10% 到 90%RH 不凝结 |
|
存储湿度 |
5% 到 90%RH 不凝结 |
采用AIC8800FC方案,支持USB2.0接口
AIC8800FC集成了2.4G WIFI功能，速率高达300Mbps
外置全向天线
