CPE2001



综述



1 简要概述



     CPE2001是一款5G CPE通信设备,插入电话卡并通电,就可以自5G拨号上网,再通过无线WIFI或有线网口分享网络给智能终端。



2 参考标准



相关标准规:

l       USB3.0/USB2.0总线标准

l       SIM/USIM接口标准

l       IEEE802.3/802.3u/802.ab

l       IEEE802.11 a/ac/ax

l       5G移动通信标准



3 硬件功能

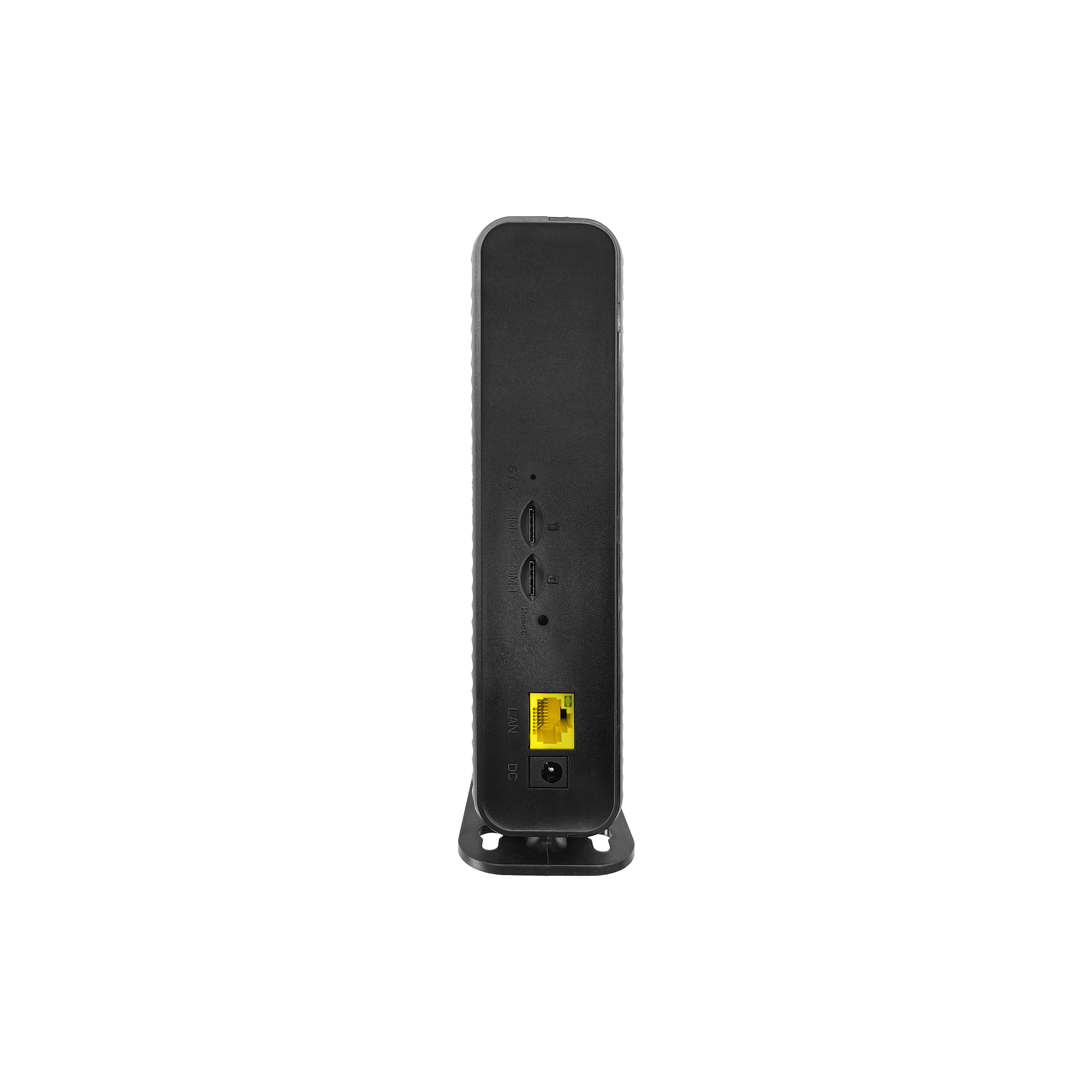

3.1 硬件接口介绍



芯片平台

V510

网口

1Gbps LAN 1个,支持自动翻转Auto MDI/MDIX

IEEE 802.3/802.3u/802.ab

SIM接口

自弹式NANO SIM接口2(),支SIM/USIM

同时支持内置贴 SIM  1

电源接口

DC5.5*2.1MM接口

按键

重启按1

天线

 FPC 天线:

高增益全5G移动天线4

高增益全5.8G WIFI线1





3.2 指示灯功能介绍



SYS LED

1、       开机亮绿灯

2、       5G注网成功待机蓝灯慢闪

3、       5G注网成功有数据通信蓝灯快闪









4 5G移动通信功能



     本产品集成了5G移动通信功能,5G通信系统PHY网口芯片通信,并通PHY网口芯片,5G网络转RJ45接口的通信网络5G通信系统还5.8G WIFI6 基带模块通信,可以5G移动网络转5.8G 线 WIFI网络,为智能终端提供互联网通信,终端用户可以体验到更快更稳定5G,NSA/SA  5G通信网络。



4.1 5G频段



5G NR

n1/n3/n5/n8/n28/n41/n77/n78

LTE FDD

B1/B3/B5/B8

LTE TDD

B34/B38/B39/B40/B41

WCDMA

B1/B5/B8





4.2 5G最大速率



Data Rates(Max)

5G NSA

5G SA

LTE

WCDMA

Downlink:

2.6Gbps

2Gbps

600Mbps

42.2Mbps

Uplink:

650Mbps

1Gbps

150Mbps

11Mbps





5 供电与功耗说明





测试条件

最小值

额定值

最大值

单位

工作电压

T A = 25°C

9

12

14

V

绝对工作电压

T A = 25°C

8



16

V

工作电流

VIN=12VT A = 25°C

0.3

0.6

1

A





请使ZBT标配的电源适配器给本产品供电,如未使ZBT标配电源供电,请严格按照以上电源规格参数要求给本产品供电,否则会损坏产品。如使用电池或车载电源供电,请一定做好防静电、防浪涌对策。





6 WIFI无线参数介绍



6.1 WIFI EVM指标





模式说明

指标参数

单位

EVM指标

802.11B 11Mbps

 -1 5 dB

dBm

802.11G 54 Mbps

 -25 dB

dBm

802.11N HT20@ MCS7

 -28 dB

dBm

802.11N HT40@ MCS7

 -28 dB

dBm

802.11AC VHT20@ MCS8

 -30 dB

dBm

802.11AC VHT40@ MCS9

 -32 dB

dBm

802.11AC VHT80@ MCS9

 -32 dB

dBm

802.11AX HE20@MCS 11

 -35 dB

dBm

802.11AX HE40@MCS 11

 -35 dB

dBm

802.11AX HE80@MCS 11

 -35dB

dBm





6.2 WIFI 5.8G



    IEEE 802.11 a/ac/ax20MHz, 40MHz, 80MHz调制方式1024-QAM / OFDMA,1T1R MU-MIMO 天线技术,最高连接速率高600.5Mbps。以下5.8G WIFI的工频频率、接收灵敏度、发射功率的说明。





说明

最大值

额定值

最小值

单位

工作频率



5825



5180

MHz

接收灵敏度

802.11G 54 Mbps

-70

-72

-74

dBm

802.11N HT20@ MCS7

-68

-70

-72

dBm

802.11N HT40@ MCS7

-66

-68

-70

dBm

802.11AC VHT20@ MCS8

-64

-66

-68

dBm

802.11AC VHT40@ MCS9

-62

-64

-66

dBm

802.11AC VHT80@ MCS9

-60

-62

-64

dBm

802.11AX HE20@MCS 11

-58

-60

-62

dBm

802.11AX HE40@MCS 11

-55

-57

-59

dBm

802.11AX HE80@MCS 11

-53

-55

-57

dBm

发射功率

802.11G 54 Mbps

18

17

16

dBm

802.11N HT20@ MCS7

17

16

15

dBm

802.11N HT40@ MCS7

16

15

14

dBm

802.11AC VHT20@ MCS8

16

15

14

dBm

802.11AC VHT40@ MCS9

15

14

13

dBm

802.11AC VHT80@ MCS9

15

14

13

dBm

802.11AX HE20@MCS 11

14

13

12

dBm

802.11AX HE40@MCS 11

13

12

11

dBm

802.11AX HE80@MCS 11

12

11

10

dBm





7 结构参数与配件介绍



重量KG

TBD

外壳尺寸

L*W*H=240*78*60mm

配色

黑色

配件

说明书

1PCS

网线

8P8C线 1PCS

电源

12V/1A1 PCS





8 产品工作环境要求



常规工作温度

0  40

存储温度

-45 75

工作湿度

10%  90%RH 不凝结

存储湿度

 5%  90%RH 不凝结





9 软件配制信息



IP

192.168.42.1

用户/密码

admin/admin

5.8G SSID

WIFI-5G,默认密:12345678



    以上为产品的常规默认配制信息,采用我OS固件OPENWRT WIFI SSID可能会有不同,但本产品的默IPWEB登陆名与密码不变,其他详细软件功能请查阅产品说明。



产品主要特点:
内置5G模块,支持SA/NSA 5G网络
支持5.8G WIFI6 AP热点信号,最大速率达到600Mbps
采用高速PHY网口芯片,网口最高速率达到1Gbps
采用外置高增益全向天线,保证5G网络稳定高速
