AP9701

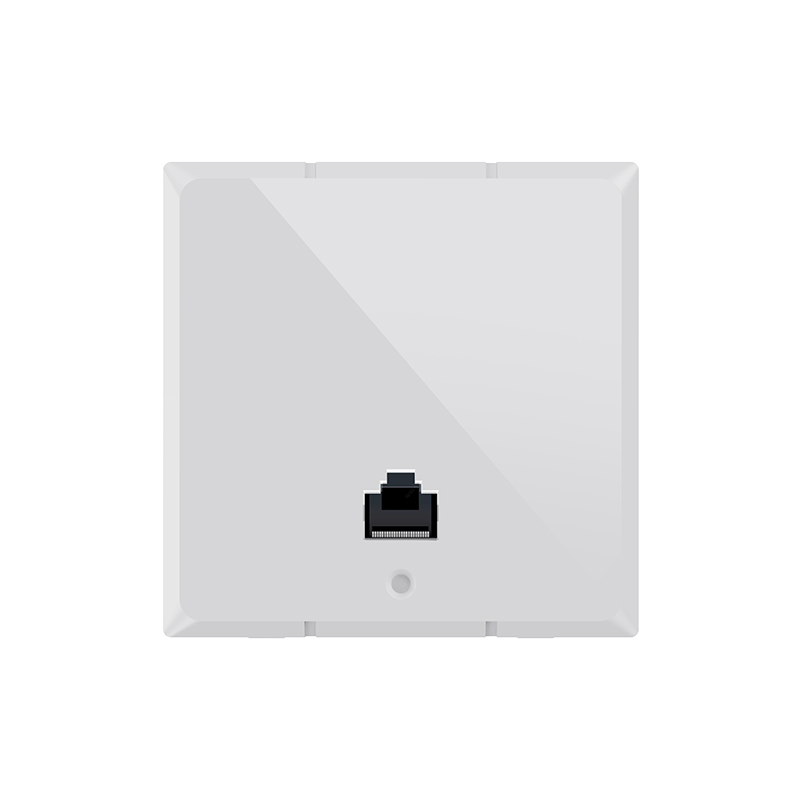

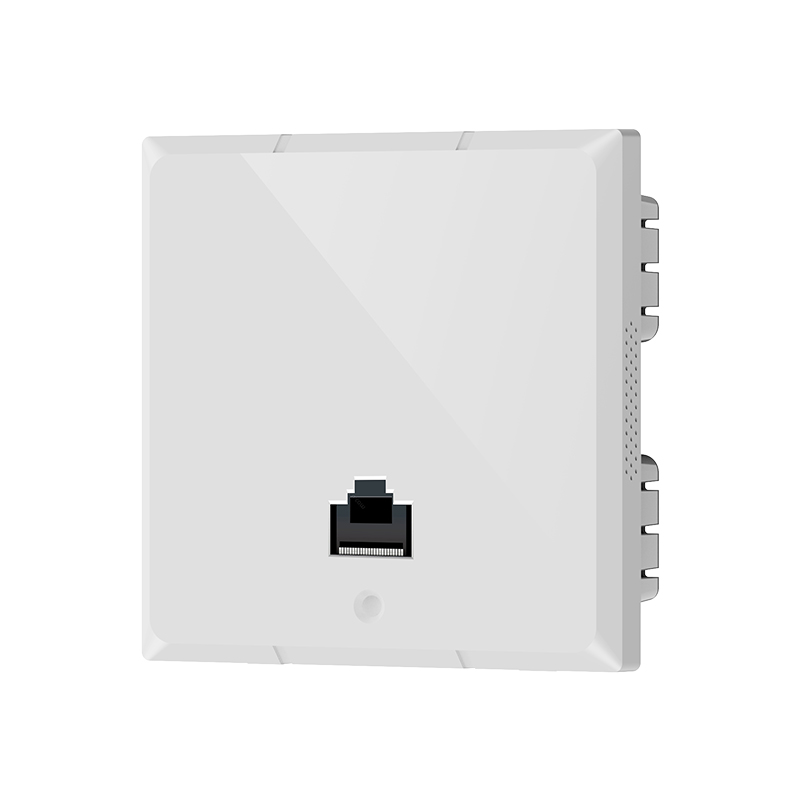

AP9701AX是一款WIFI6家用面板AP，通过WAN口访问互联网，再通过无线WiFi 6及1000Mbps 有线网口分享互联网网络。
相关标准规范:
l IEEE 802.11n/g/b/a/ac/ax
l IEEE 802.3/802.3u/802.ab
l IEEE 802.3af/at
|
网口 |
WAN口 1个，1000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.ab |
|
LAN口 1个，1000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.ab |
|
|
电源接口 |
RJ45 WAN口支持POE供电 |
|
按键 |
复位按键 1个 |
|
天线 |
内置全向5dbi 2.4G与5.8G双频天线2根 |
|
处理器 |
RTL8197H 采用MIPS24Kc构架CPU，主频高达1000MHZ |
|
WIFI芯片 |
RTL8197H集成了2.4G WIFI，最高速率300Mbps |
|
RTL8832BR IEEE 802.11a/ac/ax,最高速率1200Mbps |
|
|
内存 |
RTL8197H集成了128MB的DDR2内存 |
|
闪存 |
Nor Flash 16MB(默认) |
|
SYS LED |
1.开机过程及开机完成后，亮红灯 2.开机完成后，设备联网成功后，亮绿灯 |
|
|
测试条件 |
最小值 |
额定值 |
最大值 |
单位 |
|
工作电压 |
T A = 25°C |
46 |
48 |
52 |
V |
|
绝对工作电压 |
T A = 25°C |
46 |
|
54 |
V |
|
工作电流 |
VIN=48V，T A = 25°C |
0.15 |
0.2 |
0.25 |
A |
请使用支持POE标准协议，并满足IEEE 802.3af/at标准的POE-PSE设备可给AP9701供电。
|
|
模式说明 |
指标参数 |
单位 |
|
EVM指标 |
802.11B 11Mbps |
≤ -1 5 dB |
dBm |
|
802.11G 54 Mbps |
≤ -25 dB |
dBm |
|
|
802.11N HT20@ MCS7 |
≤ -28 dB |
dBm |
|
|
802.11N HT40@ MCS7 |
≤ -28 dB |
dBm |
|
|
802.11AC VHT20@ MCS8 |
≤ -30 dB |
dBm |
|
|
802.11AC VHT40@ MCS9 |
≤ -32 dB |
dBm |
|
|
802.11AC VHT80@ MCS9 |
≤ -32 dB |
dBm |
|
|
802.11AX HE20@MCS 11 |
≤ -35 dB |
dBm |
|
|
802.11AX HE40@MCS 11 |
≤ -35 dB |
dBm |
|
|
802.11AX HE80@MCS 11 |
≤ -35dB |
dBm |
兼容IEEE 802.11 b/g/n ；支持20MHz, 40MHz,采用2T2R MU-MIMO 天线技术，最高连接速率高达300Mbps。以下是2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
|||||
|
|
|
||||
兼容IEEE 802.11 a/ac/ax，持20MHz, 40MHz, 80MHz调制方式4096-QAM / OFDMA,采用2T2R MU-MIMO 天线技术，最高连接速率高达1200Mbps。以下是5.8G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
5825 |
|
5180 |
MHz |
|
接收灵敏度 |
802.11G 54 Mbps |
-70 |
-72 |
-74 |
dBm |
|
802.11N HT20@ MCS7 |
-68 |
-70 |
-72 |
dBm |
|
|
802.11N HT40@ MCS7 |
-66 |
-68 |
-70 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
-64 |
-66 |
-68 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
-62 |
-64 |
-66 |
dBm |
|
|
802.11AC VHT80@ MCS9 |
-60 |
-62 |
-64 |
dBm |
|
|
802.11AX HE20@MCS 11 |
-58 |
-60 |
-62 |
dBm |
|
|
802.11AX HE40@MCS 11 |
-55 |
-57 |
-59 |
dBm |
|
|
802.11AX HE80@MCS 11 |
-53 |
-55 |
-57 |
dBm |
|
|
发射功率 |
802.11G 54 Mbps |
18 |
17 |
16 |
dBm |
|
802.11N HT20@ MCS7 |
17 |
16 |
15 |
dBm |
|
|
802.11N HT40@ MCS7 |
16 |
15 |
14 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
17 |
16 |
15 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
16 |
15 |
14 |
dBm |
|
|
802.11AC VHT80@ MCS9 |
15 |
14 |
13 |
dBm |
|
|
802.11AX HE20@MCS 11 |
15 |
14 |
13 |
dBm |
|
|
802.11AX HE40@MCS 11 |
14 |
13 |
12 |
dBm |
|
|
802.11AX HE80@MCS 11 |
14 |
13 |
12 |
dBm |
|
重量（KG） |
TBD |
|
|
外壳尺寸 |
L*W*H=86*86*41MM |
|
|
配色 |
白色 |
|
|
配件 |
说明书 |
1PCS |
|
合格证 |
1PCS |
|
|
网线 |
8P8C网线 1PCS |
|
|
工作温度 |
0℃ 到 40℃ |
|
存储温度 |
-40℃到 70℃ |
|
工作湿度 |
10% 到 90%RH 不凝结 |
|
存储湿度 |
5% 到 90%RH 不凝结 |
|
默认IP |
192.168.6.1 |
|
用户名/密码 |
admin@123 |
|
2.4G SSID |
WIFI-XXXX-2G (X为MAC地址后4位)，默认无密码 |
|
5.8G SSID |
WIFI-XXXX-5G (X为MAC地址后4位)，默认无密码 |
以上为产品的常规默认配制信息，采用我司OS固件或OPENWRT固件 WIFI SSID可能会有不同，但本产品的默认IP与WEB登陆名与密码不变，其他详细软件功能请查阅产品说明。
采用RTL8197H方案，MIPS24Kc构架CPU，主频高达1000MHZ
RTL8197H芯片集成了2T2R 11N的WIFI基带，2.4G速率高达300Mbps
RTL8197H芯片集成了高速DDR2内存，高达128MB
搭配16MB SPI NOR Flash，大容量固件存储空间
采用外挂WIFI6的5.8G WIFI芯片RTL8832BR，速率高达1200Mbps
1WAN+1LAN 1000M自适应网口,支持自动翻转（Auto MDI/MDIX）..
支持“一键刷机模式”，即长按复位按键可进入拯救刷机模式...
内置高增益WIFI天线，无线信号360度无死角
