Wi-Fi6 AX3000：Z5006AX-M2-B
Z5006AX-M2-B是一款5G+WIFI6的CPE产品，通过5G或WAN口拨号访问互联网，再通过无线WiFi 6及1000Mbps 有线局域网分享互联网网络。
相关标准规范:
l USB2.0总线标准
l PCI-Express总线标准
l SIM/USIM接口标准
l IEEE802.11n/g/b/a/ac/ax
l IEEE802.3/802.3u/802.ab
l PCI-Express M.2 Specification Rev1.1
l 5G移动通信标准
|

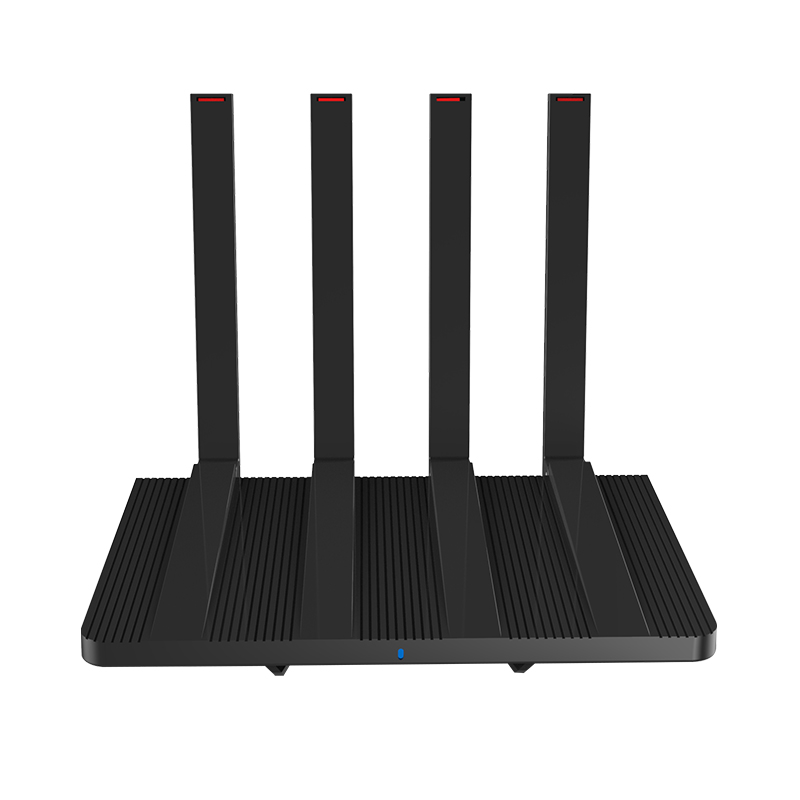

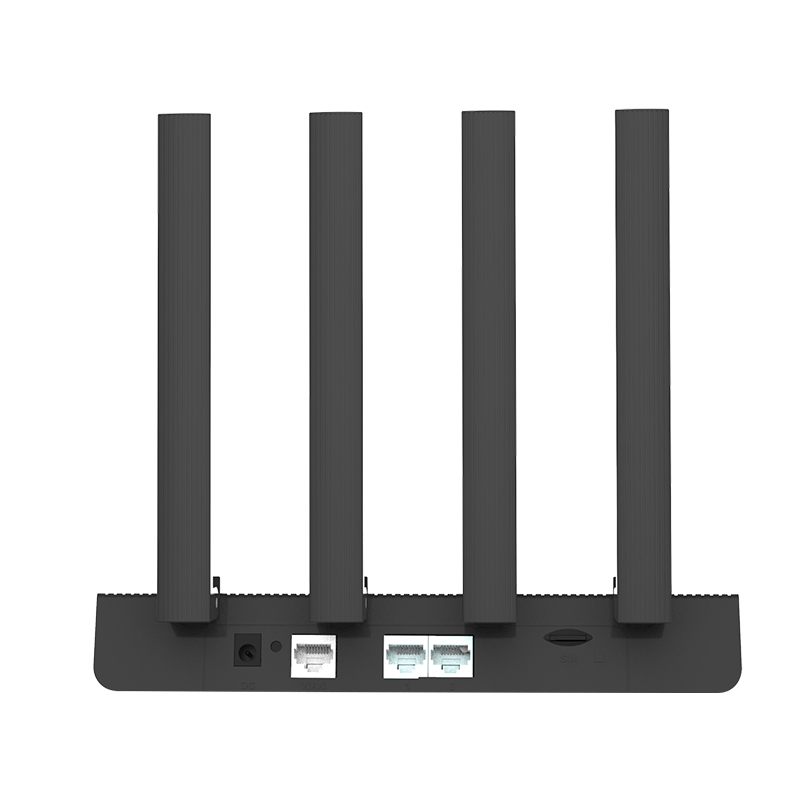

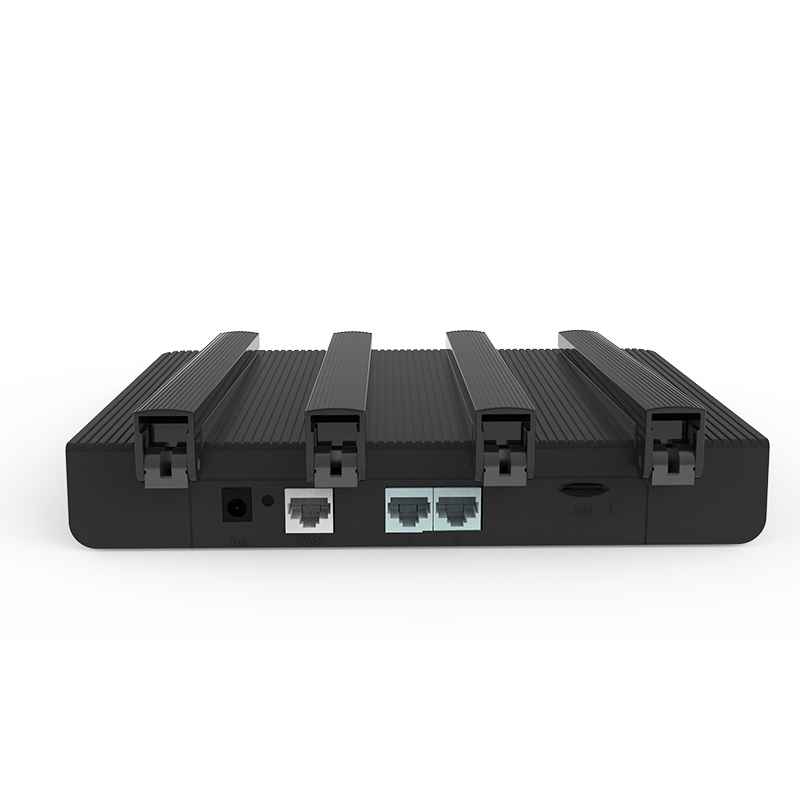

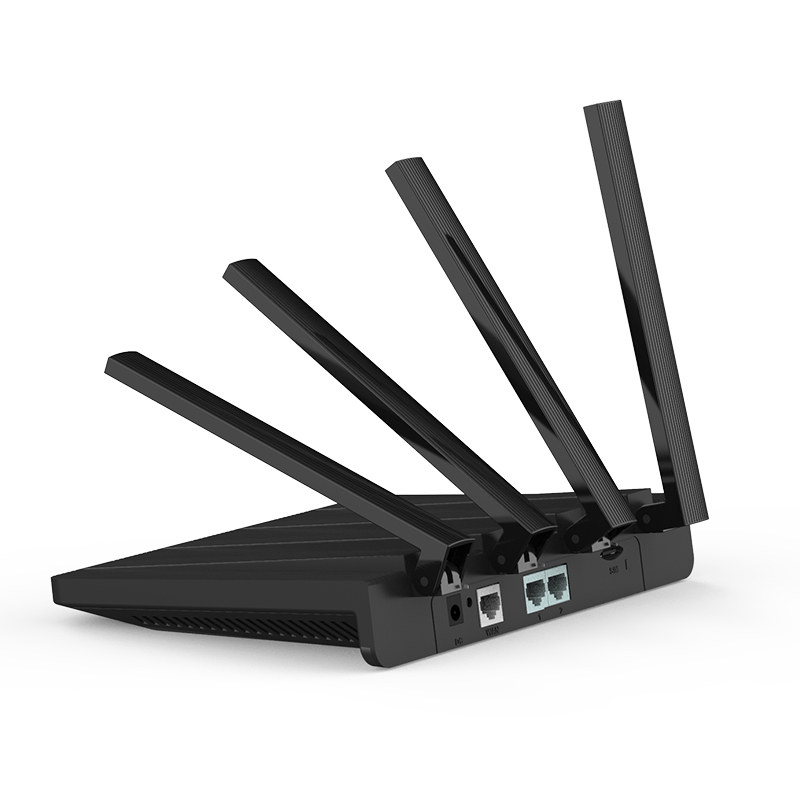

网口 |
WAN口 1个，1000Mbps支持自动翻转（Auto MDI/MDIX）符合IEEE 802.3/802.3u/802.ab |
|
LAN口 2个，1000Mbps支持自动翻转（Auto MDI/MDIX）符合IEEE 802.3/802.3u/802.ab |
|
|
电源接口 |
DC5.5-2.1MM |
|
按键 |
复位按键 1个 |
|
SIM卡接口 |
NANO SIM卡(小卡)接口 1个，支持SIM/USIM |
|
天线 |
外置2.4G天线2根 |
|
外置5.8G天线2根 |
|
|
外置5G移动通信天线4根 |
|
|
M.2 |
内置M.2接口1个，支持USB2.0与PCIE总线，USB2.0总线连接到路由SOC，PCIE总线也直接连接到路由SOC |
|
处理器 |
IPQ5018 2核 ARM Cortex A53 CPU，1.0GHZ主频 |
|
2.4G WIFI芯片 |
IPQ5018集成2.4G基带 IEEE 802.11ax/n/g/b,最高速率573.5Mbps,2T2R |
|
5.8G WIFI芯片 |
QCN6102 IEEE 802.11ax/ac/a,最高速率2402Mbps,2T2R |
|
内存 |
DDR3L 512MB |
|
闪存 |
128MB NAND FLASH |
|
MESH LED RGB三色灯 |
1.开机过程亮红灯，开机完成，灭红灯亮绿灯 |
当路由系统运行正常，只是5G模块拨号异常时，路由系统会通过GPIO控制5G模块的供电电源，5G模块自动重启，以修复5G拨号异常问题。
当系统动行异常时，IPQ5018芯片内部看门狗功能会使整个系统重新启动。
本产品内置M.2接口1个，支持USB2.0与PCIE总线，USB2.0总线连接到路由SOC，PCIE总线也直接连接到路由SOC，并通过USB2.0总线与5G模块直接信令通信，通过PCIE总线与5G模块进入5G网络数据通信，极大提升了5G速率。本产品5G模块采用专为loT/eMBB应用而设计的Sub-6 GHz 5G模块.采用3GPP Release 15规范，同时支持5G NSA和SA模式。
|
5G NR FDD |
n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29 /n30 |
|
5G NR TDD |
n38/n40/n41/n48/n66/n70/n71/n75/n76 |
|
LTE FDD |
B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B18/B19/B20/B25/B20/B25/B26/B28/B29/B30/B32 |
|
LTE TDD |
B34/B38/B39/B40/B41/B42/B43/B46/B48/B66/B71 |
|
WCDMA |
B1/B2/B4/B5/B8/B19 |
|
Data Rates(Max) |
5G SA Sub-6 |
5G NSA Sub-6 |
LTE |
WCDMA |
|
Downlink: |
2Gbps |
2.2Gbps |
600Mbps |
42Mbps |
|
Uplink: |
1Gbps |
573Mbps |
150Mbps |
11Mbps |
|
SIM |
热插拨 |
默认不支持（可定制增加） |
|
SIM类型 |
SIM/USIM |
|
|
SIM卡电压 |
1.8V/3.3V |
|
|
认证 |
运营商认证 |
移动入库/联通入库/电信入库 |
|
强制认证 |
CCC/SRRC/NAL(中国) |
|
|
其他认证 |
RoHS |
|
|
其他 |
供电要求 |
3.3~4.3V,额定3.8V/3A |
|
5G固件更新 |
DFOTA升级 |
5 WIFI无线参数介绍
|
|
模式说明 |
指标参数 |
单位 |
|
EVM指标 |
802.11B 11Mbps |
≤ -1 5 dB |
dBm |
|
802.11G 54 Mbps |
≤ -25 dB |
dBm |
|
|
802.11N HT20@ MCS7 |
≤ -28 dB |
dBm |
|
|
802.11N HT40@ MCS7 |
≤ -28 dB |
dBm |
|
|
802.11AC VHT20@ MCS8 |
≤ -30 dB |
dBm |
|
|
802.11AC VHT40@ MCS9 |
≤ -32 dB |
dBm |
|
|
802.11AC VHT80@ MCS9 |
≤ -32 dB |
dBm |
|
|
802.11AX HE20@MCS 11 |
≤ -35 dB |
dBm |
|
|
802.11AX HE40@MCS 11 |
≤ -35 dB |
dBm |
|
|
802.11AX HE80@MCS 11 |
≤ -35dB |
dBm |
5.2 2.4G WIFI 指标
兼容IEEE 802.11 b/g/n/ac/ax，支持20MHz或40MHz,调制方式1024-QAM / OFDMA，采用2T2R MU-MIMO 天线技术，最高连接速率高达573.5Mbps。以下是2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
2484 |
|
2412 |
MHz |
|
接收灵敏度 |
802.11B 11Mbps |
-86 |
-87 |
-88 |
dBm |
|
802.11G 54 Mbps |
-72 |
-74 |
-76 |
dBm |
|
|
802.11N HT20@ MCS7 |
-70 |
-72 |
-74 |
dBm |
|
|
802.11N HT40@ MCS7 |
-70 |
-72 |
-74 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
-68 |
-70 |
-72 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
-66 |
-68 |
-70 |
dBm |
|
|
802.11AX HE20@MCS11 |
-66 |
-68 |
-70 |
dBm |
|
|
802.11AX HE40@MCS11 |
-64 |
-65 |
-66 |
dBm |
|
|
发射功率 |
802.11B 11Mbps |
19 |
18 |
17 |
dBm |
|
802.11G 54 Mbps |
18 |
17 |
16 |
dBm |
|
|
802.11N HT20@ MCS7 |
18 |
17 |
16 |
dBm |
|
|
802.11N HT40@ MCS7 |
17 |
16 |
15 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
17 |
16 |
15 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
16 |
15 |
14 |
dBm |
|
|
802.11AX HE20@MCS11 |
17 |
16 |
15 |
dBm |
|
|
802.11AX HE40@MCS11 |
16 |
15 |
14 |
dBm |
5.3 5.8G WIFI 指标
兼容IEEE 802.11 a/an/ac/ax，支持20MHz, 40MHz, 80MHz, 160MHz,调制方式1024-QAM / OFDMA，采用2T2R MU-MIMO 天线技术，最高连接速率高达1201Mbps。以下是5.8G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
5825 |
|
5180 |
MHz |
|
接收灵敏度 |
802.11G 54 Mbps |
-72 |
-73 |
-74 |
dBm |
|
802.11N HT20@ MCS7 |
-70 |
-72 |
-74 |
dBm |
|
|
802.11N HT40@ MCS7 |
-70 |
-72 |
-74 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
-68 |
-70 |
-72 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
-66 |
-68 |
-70 |
dBm |
|
|
802.11AC VHT80@ MCS9 |
-62 |
-64 |
-66 |
dBm |
|
|
802.11AX HE20@MCS 11 |
-66 |
-68 |
-70 |
dBm |
|
|
802.11AX HE40@MCS 11 |
-62 |
-64 |
-66 |
dBm |
|
|
802.11AX HE80@MCS 11 |
-60 |
-62 |
-64 |
dBm |
|
|
802.11AX HE160@MCS 11 |
-60 |
-62 |
-64 |
dBm |
|
|
发射功率 |
802.11G 54 Mbps |
24 |
23 |
22 |
dBm |
|
802.11N HT20@ MCS7 |
23 |
22 |
21 |
dBm |
|
|
802.11N HT40@ MCS7 |
22 |
21 |
20 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
21 |
20 |
19 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
20 |
19 |
18 |
dBm |
|
|
802.11AC VHT80@ MCS9 |
19 |
18 |
17 |
dBm |
|
|
802.11AX HE20@MCS 11 |
21 |
20 |
19 |
dBm |
|
|
802.11AX HE40@MCS 11 |
20 |
19 |
18 |
dBm |
|
|
802.11AX HE80@MCS 11 |
19 |
18 |
17 |
dBm |
|
|
802.11AX HE160@MCS 11 |
19 |
18 |
17 |
dBm |
|
|
测试条件 |
最小值 |
额定值 |
最大值 |
单位 |
|
工作电压 |
T A = 25°C |
6 |
12 |
14 |
V |
|
绝对工作电压 |
T A = 25°C |
5.5 |
|
16 |
V |
|
工作电流 |
VIN=12V，T A = 25°C |
0.6 |
0.8 |
2 |
A |
请使用ZBT标配的电源适配器给本产品供电，如未使用ZBT标配电源供电，请严格按照以上电源规格参数要求给本产品供电，否则会损坏产品。如使用电池或车载电源供电，请一定做好防静电、防浪涌对策。
|
工作温度 |
0℃ 到 40℃ |
|
存储温度 |
-40℃到 70℃ |
|
工作湿度 |
10% 到 90%RH 不凝结 |
|
存储湿度 |
5% 到 95%RH 不凝结 |
|
重量（KG） |
TBD |
|
|
外壳尺寸 |
L*W*H=171*220*47.5 MM |
|
|
配色 |
黑色 |
|
|
配件 |
电源适配器 |
12V/2A 1PCS |
|
说明书 |
1PCS |
|
|
合格证 |
1PCS |
|
|
网线 |
8P8C类网线 1PCS |
|
|
默认IP |
192.168.1.1 |
|
用户名/密码 |
root/admin |
|
2.4G SSID |
WIFI-XXXXXX (X为MAC地址后6位)，默认无密码 |
|
5.8G SSID |
WIFI-5G-XXXXXX (X为MAC地址后6位)，默认无密码 |
以上为产品的常规默认配制信息，采用我司OS固件或OPENWRT固件 WIFI SSID可能会有不同，但本产品的默认IP与WEB登陆名与密码不变，其他详细软件功能请查阅产品说明。
采用IPQ5018方案，2核 ARM Cortex A53 CPU，主频高达1.0 GHz
采用独立5.8G WIFI芯片QCN6102，支持160MHz频宽
2.4G速率高达573.5Mbps,5.8G速率高达2402Mbps,统称3000 Mbps
支持 MU-MIMO，并且WIFI调制方式支持1024-QAM与OFDMA
采用高速512MB DDR3L，搭配128MB NAND FLASH存储
支持1WAN2LAN全1000M自适应网口,支持自动翻转（Auto MDI/MDIX），
内置M.2接口，接5G通信模块，模块电源通过GPIO独立控制
5G模块通过PCIE总线连接到路由SOC，提升5G速率
外置NANO SIM卡接口，支持SIM/USIM卡
IPQ5018芯片自带看门狗功能，出现死机极端情况自动重启
