家用5G路由器：WG1610-M2
WG1610-M2是一款定位于家用的5G CPE，通过5G移动通信拨号或1000Mbps WAN口拨号访问互联网，再通过无线WiFi 5及1000Mbps 有线局域网分享互联网网络。
相关标准规范:
l USB2.0总线标准
l SIM/USIM接口标准
l IEEE802.11n/g/b/a/ac
l IEEE802.3/802.3u/802.3ab
l PCI Express M.2 Specification Rev1.1
l 5G移动通信标准，具体由选型的5G移动通信模块决定
|

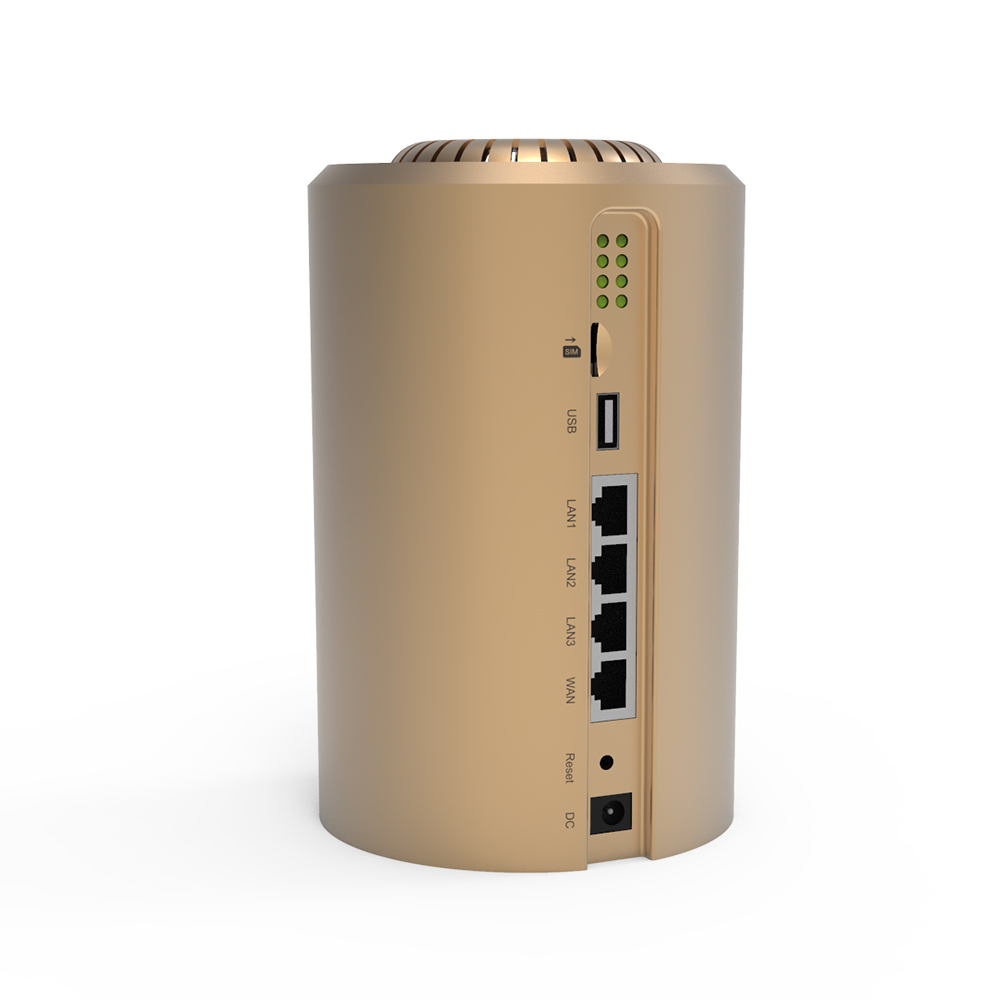

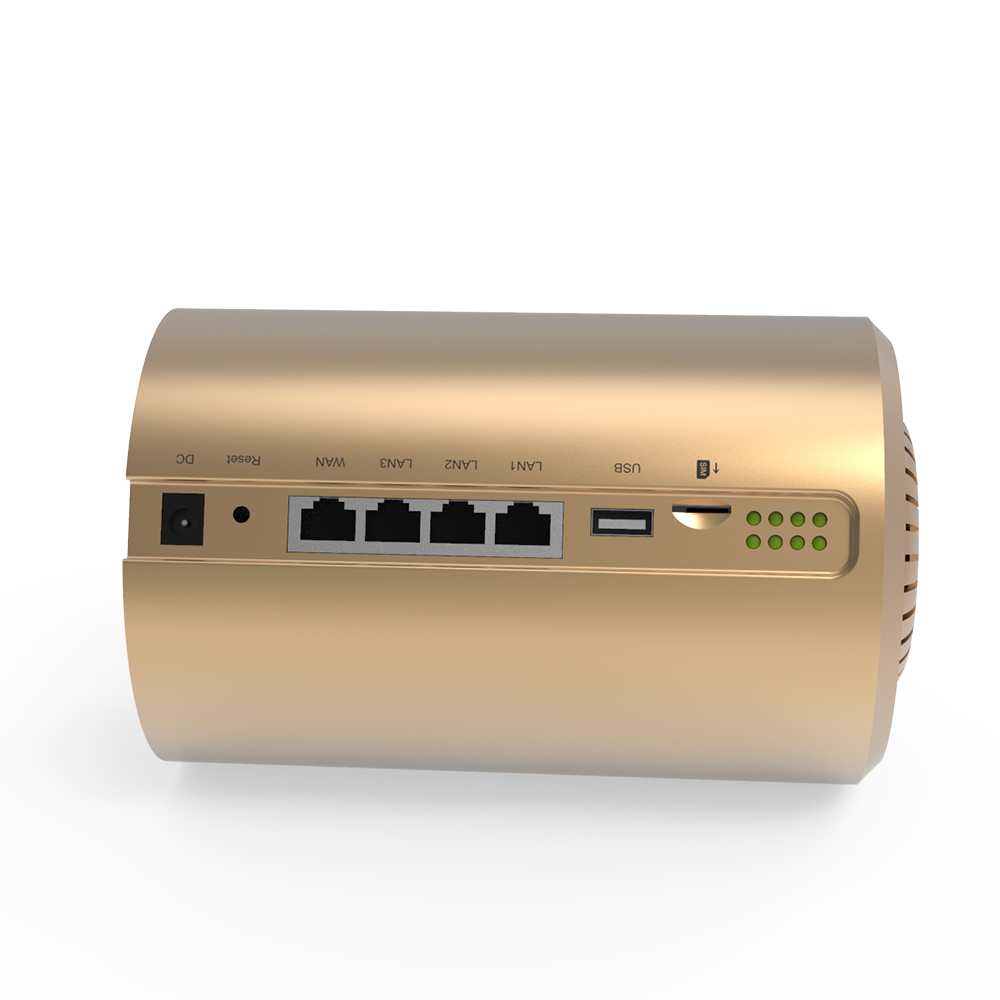

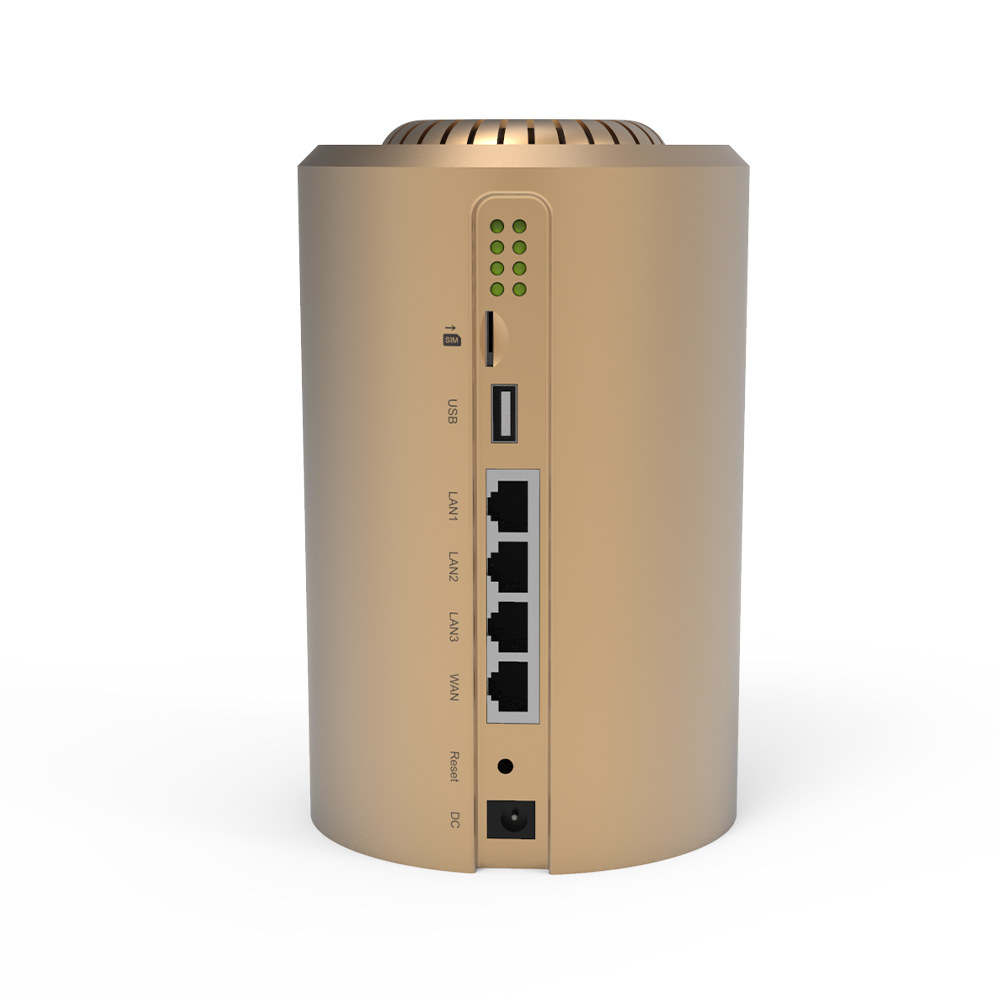

网口 |
WAN口 1个，1000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.3ab |
|
LAN口 3个，1000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.3ab |
|
|
USB接口 |
USB2.0 接口 1个 |
|
SIM卡接口 |
NANO SIM卡(小卡)接口 1个，支持SIM/USIM |
|
电源接口 |
DC5.0*2.1MM接口 |
|
按键 |
复位按键 1个 |
|
天线 |
全向3dbi 2.4G天线2根,内置不可拆 |
|
全向3dbi 5.8G天线2根,内置不可拆 |
|
|
全向3dbi 5G移动通信天线4根，兼容4G/3G/2G，内置不可拆 |
|
|
M.2接口 |
内置M.2接口，支持USB3.0总线 |
|
LAN1 LED |
接上网口常亮，有数据通信时闪烁,下面1排左起第1个灯 |
|
LAN2 LED |
接上网口常亮，有数据通信时闪烁,下面1排左起第2个灯 |
|
LAN3 LED |
接上网口常亮，有数据通信时闪烁,下面1排左起第3个灯 |
|
WAN LED |
接上网口常亮，有数据通信时闪烁,下面1排左起第4个灯 |
|
电源 LED |
接通电源时常亮，电源故障或未接入电源时不亮 上面1排左起第1个灯 |
|
5.8G WIFI LED |
开启5.8G WIFI功能时常亮红色，有数据通信时闪烁， 开启5.8G WIFI或5.8G WIFI功能故障时不亮 上面1排左起第2个灯 |
|
2.4G WIFI LED |
开启2.4G WIFI功能时常亮绿灯，有数据通信时闪烁 未开启2.4G WIFI或2.4G WIFI功能故障时不亮 上面1排左起第3个灯 |
|
移动5G LED |
5G模块工作正常常亮，5G模块异常或没接5G模块不亮。 |
|
处理器 |
MT7621A MIPS双核CPU，880MHZ主频 |
|
2.4G WIFI芯片 |
MT7603EN IEEE 802.11n/g/b,最高速率300Mbps |
|
5.8G WIFI芯片 |
MT7612EN IEEE 802.11ac/a,最高速率867Mbps |
|
内存 |
DDR3 256MB |
|
闪存 |
Nor Flash 16MB |
|
预留了NAND FLASH接口 |
本产品内置了M.2接口，可用于扩展5G移动通信功能，内置的M.2接口支持USB3.0总线。
本产品模块采用专为loT/eMBB应用而设计的Sub-6 GHz 5G模块.采用3GPP Release 15规范，同时支持5G NSA和SA模式。
1.1 支持频段(中国)
|
5G NR: |
n41/n78/n79/n1/n28/n77 |
|
|
LTE FDD: |
B1/B2/B3/B5/B7/B8/B20/B28 |
|
|
LTE TDD: |
B34/B38/B39/B40/B41 |
|
|
WCDMA: |
B1/B5/B8 |
|
1.2 速率
|
Data Rates(Max) |
5G SA Sub-6 |
5G NSA Sub-6 |
LTE |
WCDMA |
|
Downlink: |
2Gbps |
2.2Gbps |
600Mbps |
42Mbps |
|
Uplink: |
1Gbps |
573Mbps |
150Mbps |
11Mbps |
1.3 特性
ü DFOTA
ü (U)SIM卡检测(可选)
供电电压：3.3~4.3V ,典型3.8V
工作温度：-20~+60℃
运营商认证：移动入库/联通入库/电信入库
强制认证：CCC/SRRC/NAL(中国)
其他认证：RoHS
|
|
测试条件 |
最小值 |
额定值 |
最大值 |
单位 |
|
工作电压 |
T A = 25°C |
6 |
12 |
14 |
V |
|
绝对工作电压 |
T A = 25°C |
5.5 |
|
16 |
V |
|
工作电流 |
VIN=12V，T A = 25°C |
0.6 |
0.8 |
1.5 |
A |
请使用ZBT标配的电源适配器给本产品供电，如未使用ZBT标配电源供电，请严格按照以上电源规格参数要求给本产品供电，否则会损坏产品。如使用电池或车载电源供电，请一定做好防静电、防浪涌对策。
兼容IEEE 802.11 b/g/n，支持IEEE 802.11 d/h/k；支持20MHz, 40MHz,采用2T2R MIMO 天线技术，最高连接速率高达300Mbps。以下是2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
2484 |
|
2412 |
MHz |
|
接收灵敏度 |
11 Mbps CCK |
-86 |
-87.5 |
-89 |
dBm |
|
54 Mbps OFDM |
-72 |
-74 |
-76 |
dBm |
|
|
BW=20MHz MCS 7 |
-70 |
-72 |
-74 |
dBm |
|
|
BW=40MHz MCS 7 |
-68 |
-70 |
-71 |
dBm |
|
|
发射功率 |
11 Mbps CCK |
24 |
23 |
22 |
dBm |
|
54 Mbps OFDM |
22 |
21 |
20 |
dBm |
|
|
BW=20MHz MCS 7 |
22 |
21 |
20 |
dBm |
|
|
BW=40MHz MCS 7 |
21 |
20 |
19 |
dBm |
兼容IEEE 802.11 a/ac，支持IEEE 802.11 d/e/h/i/k/r/w；支持20MHz, 40MHz, 80MHz,采用2T2R MIMO 天线技术，最高连接速率高达867Mbps。以下是5.8G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
5825 |
|
5180 |
MHz |
|
接收灵敏度 |
54 Mbps OFDM |
-72 |
-74 |
-75 |
dBm |
|
BW=20MHz MCS 7 |
-70 |
-72 |
-73 |
dBm |
|
|
BW=40MHz MCS 7 |
-69 |
-70 |
-71 |
dBm |
|
|
BW=80MHz MCS 9 |
-58 |
-59 |
-60 |
dBm |
|
|
发射功率 |
54 Mbps OFDM |
21 |
20 |
19 |
dBm |
|
BW=20MHz MCS 7 |
21 |
20 |
19 |
dBm |
|
|
BW=40MHz MCS 7 |
20 |
19 |
18 |
dBm |
|
|
BW=80MHz MCS 9 |
19 |
18 |
17 |
dBm |
|
重量（KG） |
0.675KG |
|
|
外壳尺寸 |
L*W*H=159MM*131MM*36MM |
|
|
配色 |
黑色 |
|
|
配件 |
电源适配器 |
12V/2A 1PCS |
|
网线 |
超五类网线 1PCS |
|
|
SIM卡套 |
1PCS |
|
|
天线 |
2.4G 5DB可拆卸 黑色天线 2PCS |
|
|
5G 5DB FPC 内置天线 4PCS |
||
|
5.8G 5DB可拆卸 黑色天线 2PCS |
||
|
工作温度 |
0℃ 到 40℃ |
|
存储温度 |
-40℃到 70℃ |
|
工作湿度 |
10% 到 90%RH 不凝结 |
|
存储湿度 |
5% 到 90%RH 不凝结 |
|
默认IP |
192.168.1.1 |
|
用户名/密码 |
root/admin |
|
2.4G SSID |
WIFI-XXXXXX (X为MAC地址后6位)，默认无密码 |
|
5.8G SSID |
WIFI-5G-XXXXXX (X为MAC地址后6位)，默认无密码 |
以上为产品的常规默认配制信息，采用我司OS固件或OPENWRT固件 WIFI SSID可能会有不同，但本产品的默认IP与WEB登陆名与密码不变，其他详细软件功能请查阅产品说明。
采用独立WIFI芯片，2.4G为MT7603EN,5.8G为MT7612EN
2.4G速率高达300Mbps,5.8G速率高达867Mbps
2.4G与5.8G WIFI都采用FEM芯片，用于增加WIFI信号
采用高速256MB DDR3，搭配16MB Nor Flash
1WAN、3LAN全1000M自适应网口,支持自动翻转（Auto MDI/MDIX）
支持USB2.0存储接口，可用于扩展SMABA或FTP网络存储功能
支持“一键刷机模式”，即长按复位按键可进入拯救刷机模式
内置M.2标准接口，可用于接5G移动通信模块
外置NANO SIM卡（小卡）接口，支持SIM/USIM卡
